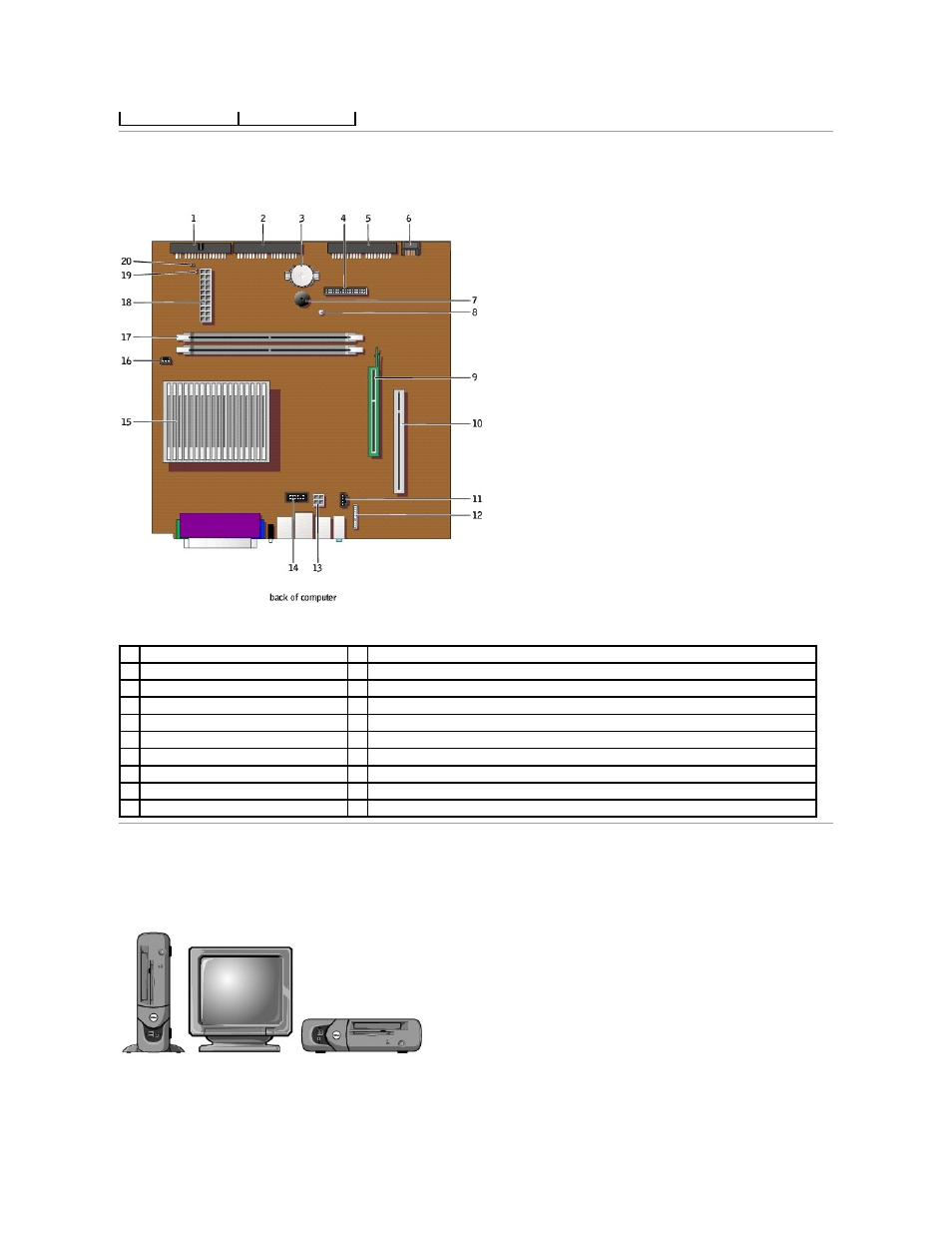

Элементы системной платы
Установка и снятие подставки компьютера
Компьютер можно устанавливать как в вертикальном
, так и в горизонтальном положении.
Для установки в вертикальном положении нужно прикрепить подставку
.
1.
Положите компьютер на правый бок
, так чтобы отсеки дисководов были снизу.
Устройство
Serial ATA
Синий кабель
1
разъем дисковода гибких дисков
(DSKT)
11 разъем для аудиокабеля дисковода CD (CD_IN)
2
разъем дисковода
CD/DVD (IDE2)
12 разъем для аудиокабеля с передней панели (FRONTAUDIO)
3
гнездо батареи
(BATTERY)
13 разъем питания (12VPOWER)
4
разъем передней панели
(FRONTPANEL)
14 разъем последовательного порта (SER2) для дополнительной платы последовательного порта
5
разъем жесткого диска
IDE (IDE1)
15 разъем микропроцессора и радиатора (CPU)
6
разъем жесткого диска
Serial ATA (SATA1)
16 разъем вентилятора микропроцессора (FAN)
7
внутренний динамик
(SPEAKER)
17 разъемы модулей памяти (DIMM_1 и DIMM_2)
8
индикатор резервного питания
(AUX_PWR) 18 разъем питания (POWER)
9
разъемы платы
AGP (AGP)
19 перемычка сброса RTC (RTCRST)
10 разъемы для платы PCI
20 перемычка пароля (PSWD)
