Внутреннее устройство
Цвет кабелей
7
разъем линейного
выхода
Зеленый разъем линейного выхода
line-out (имеющийся на компьютерах со встроенной звуковой платой) служит для
подключения наушников и большинства динамиков со встроенными усилителями
.
На компьютерах со звуковой платой используется разъем этой платы
.
8
разъем микрофона
Розовый разъем микрофона
(имеющийся на компьютерах со встроенной звуковой платой) служит для подключения
микрофона компьютера или музыкального входного сигнала к звуковой или телефонной программе
.
На компьютерах со звуковой платой используется разъем микрофона этой платы
.
9
разъемы шины
USB 2.0
(6)
Используйте
USB-разъемы на задней панели для устройств, которые обычно подключены к компьютеру, например для
принтера или клавиатуры
.
10 разъем клавиатуры
Подключайте стандартную клавиатуру к фиолетовому разъему клавиатуры
. USB-клавиатуру следует подключать к
разъему
USB.
11 индикаторы
диагностики
Эти индикаторы выдают коды диагностики
, которые помогают в устранении проблем с компьютером. Дополнительную
информацию см
. в разделе
Индикаторы диагностики
.
12 видеоразъем
Голубой разъем служит для подключения
VGA-совместимого монитора.
ПРИМЕЧАНИЕ
.
Если компьютер поставляется с установленной видеоплатой
, этот разъем закрыт крышкой. Подключите
кабель монитора к разъему на плате
.
ПРИМЕЧАНИЕ
.
Если есть видеоплата
, поддерживающая работу с двумя мониторами, используйте Y-кабель, который
поставляется вместе с компьютером
.
13 разъем
последовательного
порта
К разъему последовательного порта подключается последовательное устройство
, например ручное устройство. В
программе настройки системы стандартное значение –
COM1.
Дополнительную информацию см
. в разделе
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с разделом
Инструкции по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед открытием
корпуса
.
ЗАМЕЧАНИЕ
.
Будьте внимательны
, когда открываете крышку корпуса, чтобы нечаянно не отсоединить кабели от системной платы.

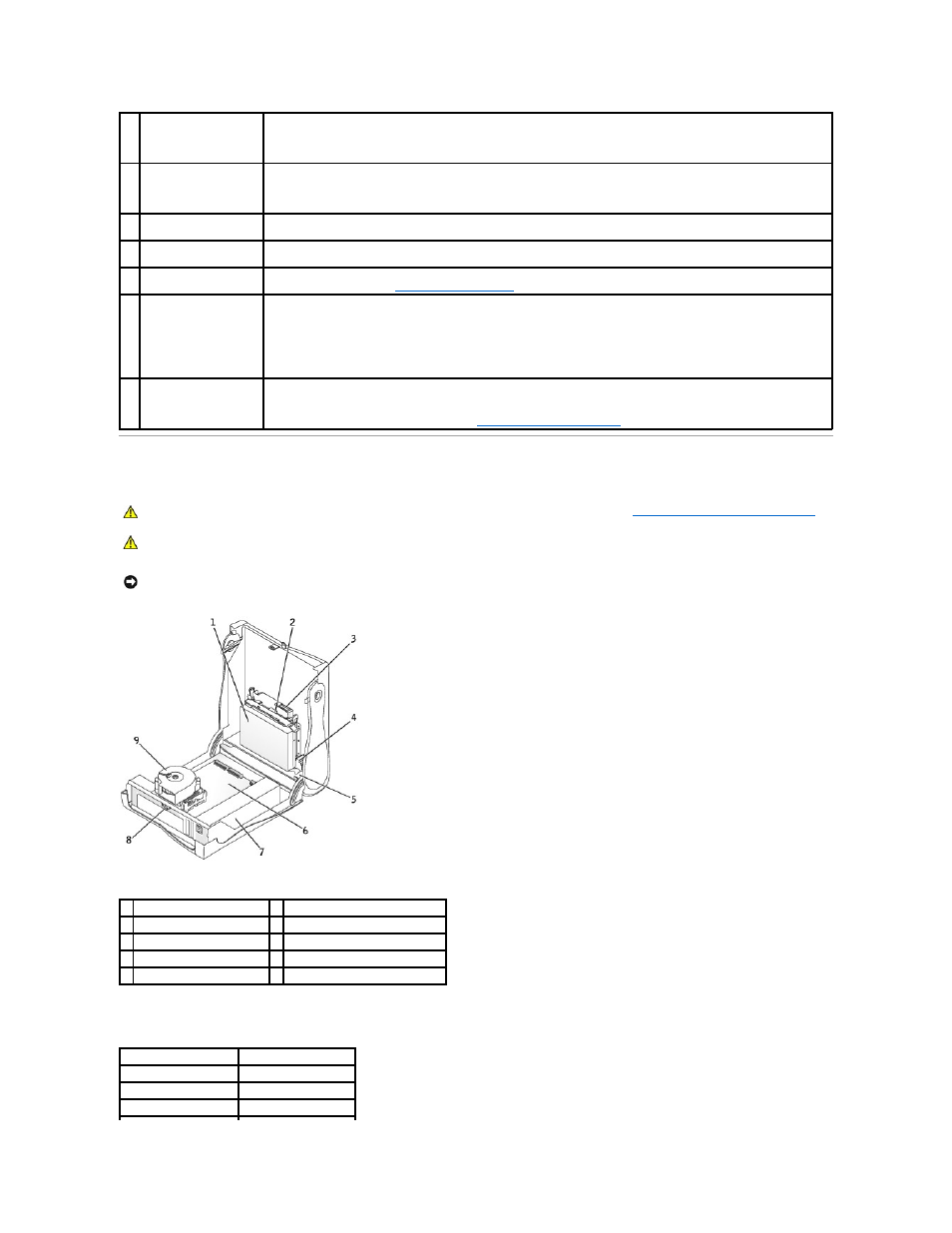

1 жесткий диск
6 системная плата
2 дисковод гибких дисков
7 блок питания
3 дисковод CD/DVD
8 кольцо для навесного замка
4 внутренний динамик
9 сборка радиатора и вентилятора
5 детектор открытия корпуса
Устройство
Цвет
Жесткий диск
С синим ярлычком
Дисковод гибких дисков
С черным ярлычком
Дисковод
CD/DVD
С оранжевым ярлычком
