Инструкция по эксплуатации Dell OptiPlex GX270
Страница 71
2.
Для установки новой платы удалите заглушку
, открыв отверстие для платы.
Чтобы заменить уже установленную плату
, выньте ее из компьютера. Для этого отсоедините от платы все кабели (если таковые имеются). Взяв
плату за верхние углы
, аккуратно вытащите ее из разъема.
3.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
4.
Вставьте плату в разъем
.
Если плата полноразмерная
, вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на дополнительной плате
.
5.
Закрепите плату
, опустив шарнирный фиксатор и нажав на него, так чтобы фиксатор вернулся в исходное положение.
6.

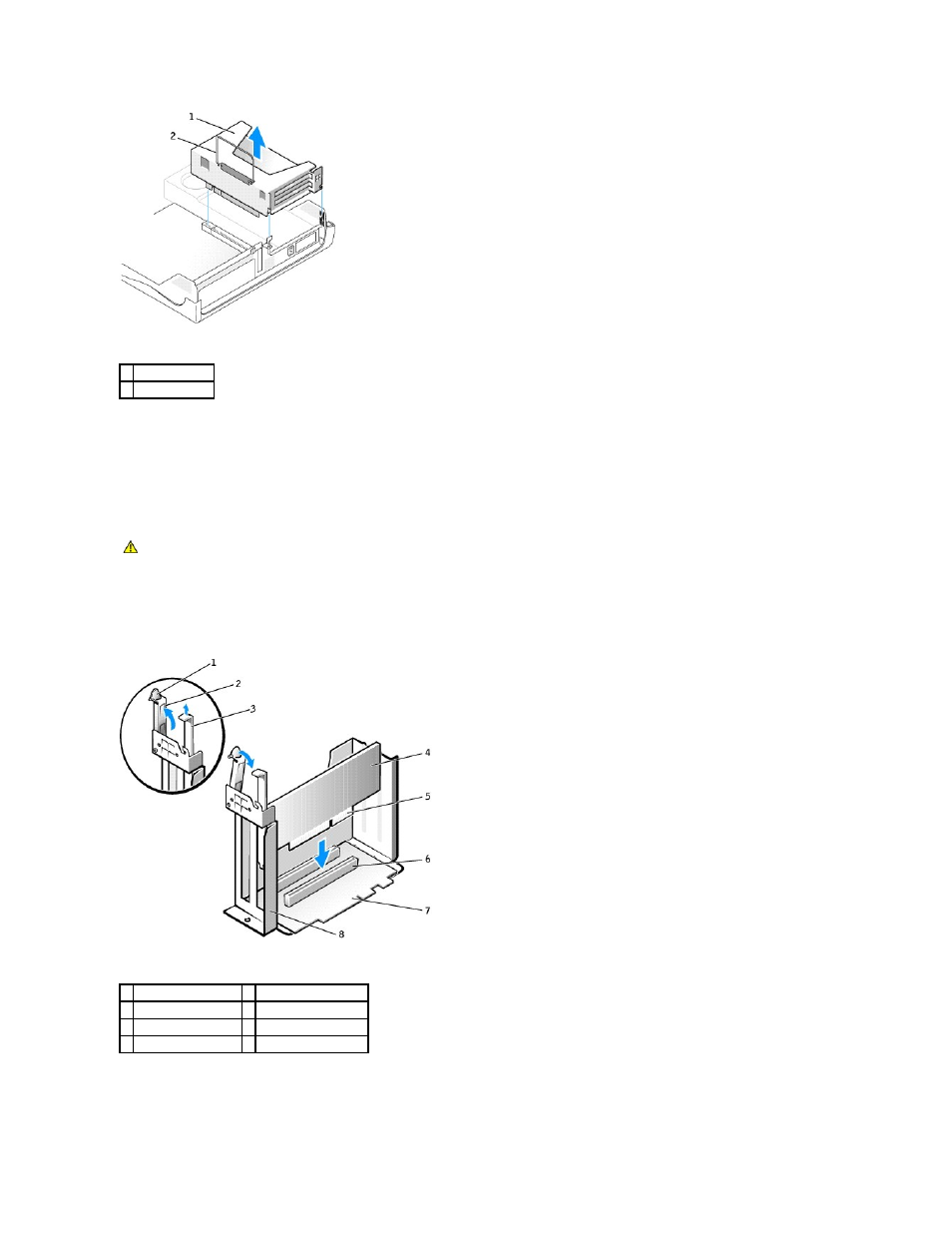

Установите каркас для плат
:
a.
Выровняйте выступы на каркасе с пазами на компьютере и опустите каркас на место
.
1 каркас для плат
2 ручка
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
1 рычаг
5 краевой разъем
2 шарнирный фиксатор 6 разъем для платы
3 заглушка
7 дополнительная плата
4 плата
8 каркас для плат
