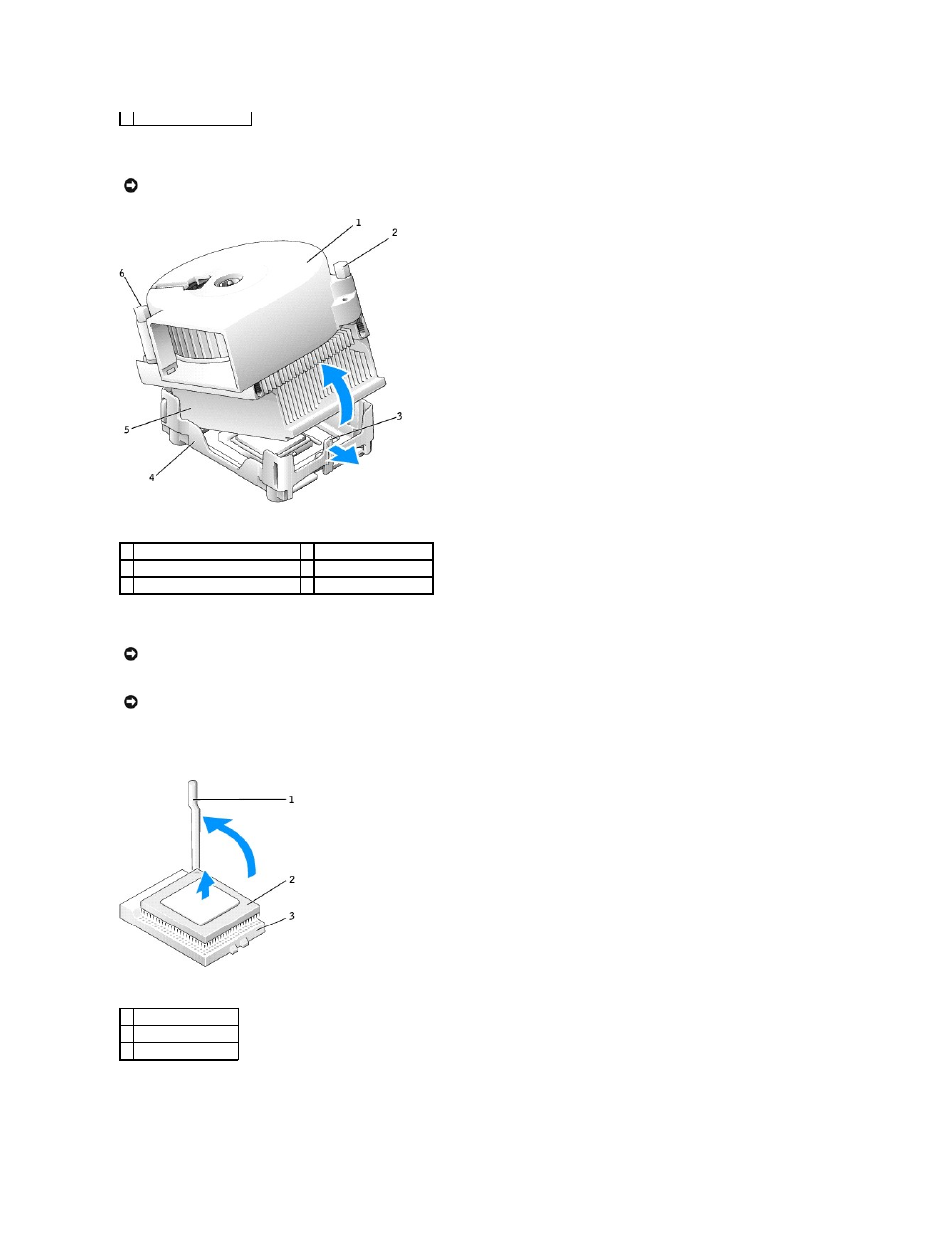

b. Выньте сборку радиатора и вентилятора , нажав на фиксирующую пластину так, чтобы один конец радиатора поднялся.
10. Выньте два винта из вентилятора , чтобы снять его с радиатора.
11. Поднимите рычаг освобождения вверх , чтобы освободить и вынуть микропроцессор из разъема.
Установка микропроцессора
3 фиксирующая пластина
ЗАМЕЧАНИЕ . Положите радиатор термальным смазочным материалом вверх .
1 сборка радиатора и вентилятора 4 фиксирующая пластина
2 винт 5 радиатор
3 выступ на фиксирующей пластине 6 винт
ЗАМЕЧАНИЕ . Не выкидывайте вентилятор . Его еще можно использовать. В случае установки микропроцессора из комплекта обновления Dell,
выбросите исходный радиатор . Если у вас нет такого комплекта обновления, используйте исходный радиатор и продуйте его перед установкой
нового микропроцессора .
ЗАМЕЧАНИЕ . Вынимая микропроцессор из разъема , будьте аккуратны и не погните контакты. Согнутые контакты могут вывести микропроцессор
из строя .
1 рычаг освобождения
2 микропроцессор
3 разъем
