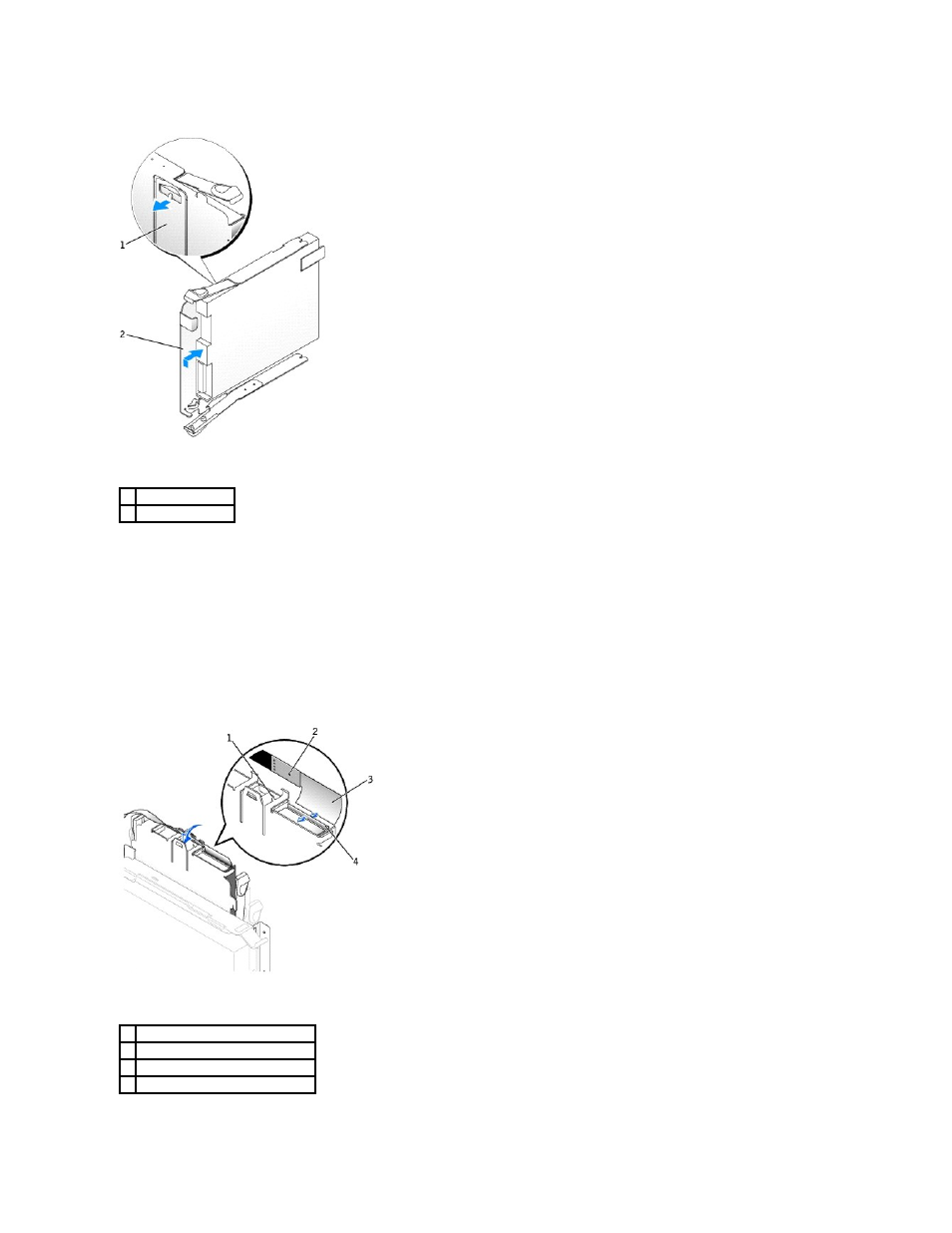

Установка дисковода гибких дисков
1.
Защелкните новый дисковод в салазках и проверьте
, зафиксировался ли он.
2.
Подсоедините промежуточную плату к дисководу
.
a.
Вставьте кабель в разъем дисковода
.
b.
Закройте рычаг
, так чтобы кабель был закреплен в разъеме.
c.
Выровняйте отверстие на нижней части промежуточной платы с выступом на разъеме и защелкните плату на дисководе
.
3.
Аккуратно задвигайте дисковод в компьютер
, пока не услышите щелчок.
4.
Подключите кабель питания к промежуточной плате дисковода
.
1 выступ на салазках
2 салазки
1 выступ на разъеме
2 отверстие на промежуточной плате
3 кабель дисковода гибких дисков
4 рычаг
