Внутреннее устройство
Цвет кабелей
плате
.
ПРИМЕЧАНИЕ
.
Если есть
видеоплата
, поддерживающая
работу с двумя мониторами
,
используйте
Y-кабель, который
поставляется вместе с
компьютером
.
13 разъем
последовательного
порта
К разъему последовательного
порта подключается
последовательное устройство
,
например ручное устройство
. В
программе настройки системы
стандартное значение –
COM1.
Дополнительную информацию
см
. в разделе
Параметры
настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением любых процедур этого раздела ознакомьтесь с разделом
Инструкции по технике безопасности
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед открытием
корпуса
.
ЗАМЕЧАНИЕ
.
Будьте внимательны
, когда открываете крышку корпуса, чтобы нечаянно не отсоединить кабели от системной платы.

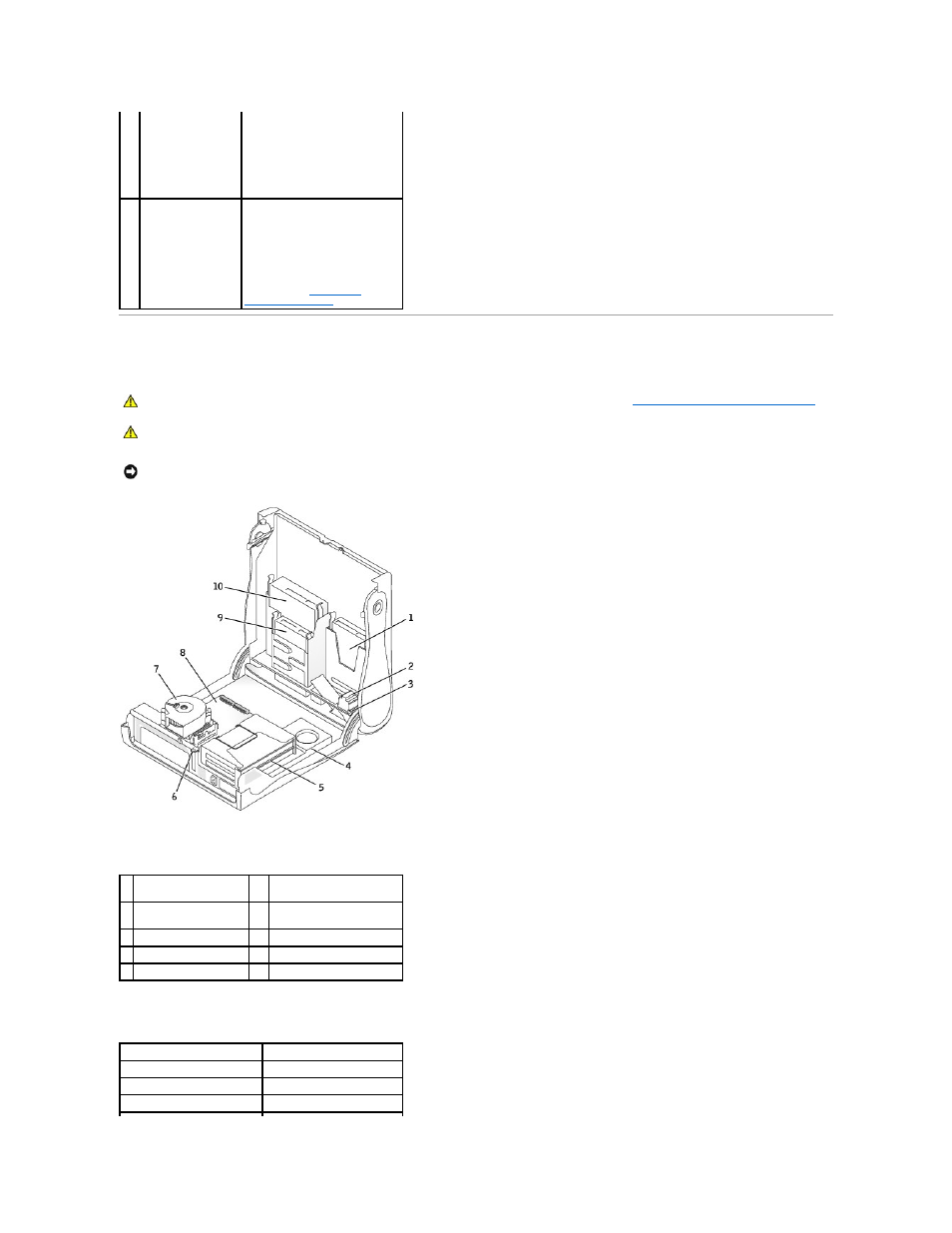

1 жесткий диск
6
кольцо для навесного
замка
2 детектор открытия
корпуса
7
сборка радиатора и
вентилятора
3 внутренний динамик
8
системная плата
4 блок питания
9
дисковод гибких дисков
5 каркас для плат
10 дисковод CD/DVD
Устройство
Цвет
Жесткий диск
С синим ярлычком
Дисковод гибких дисков
С черным ярлычком
Дисковод
CD/DVD
С оранжевым ярлычком
