6. Откройте корпус компьютера .
7. Если вы устанавливаете новый дисковод гибких дисков на место , где до этого не было дисковода, выньте заглушку на передней панели .

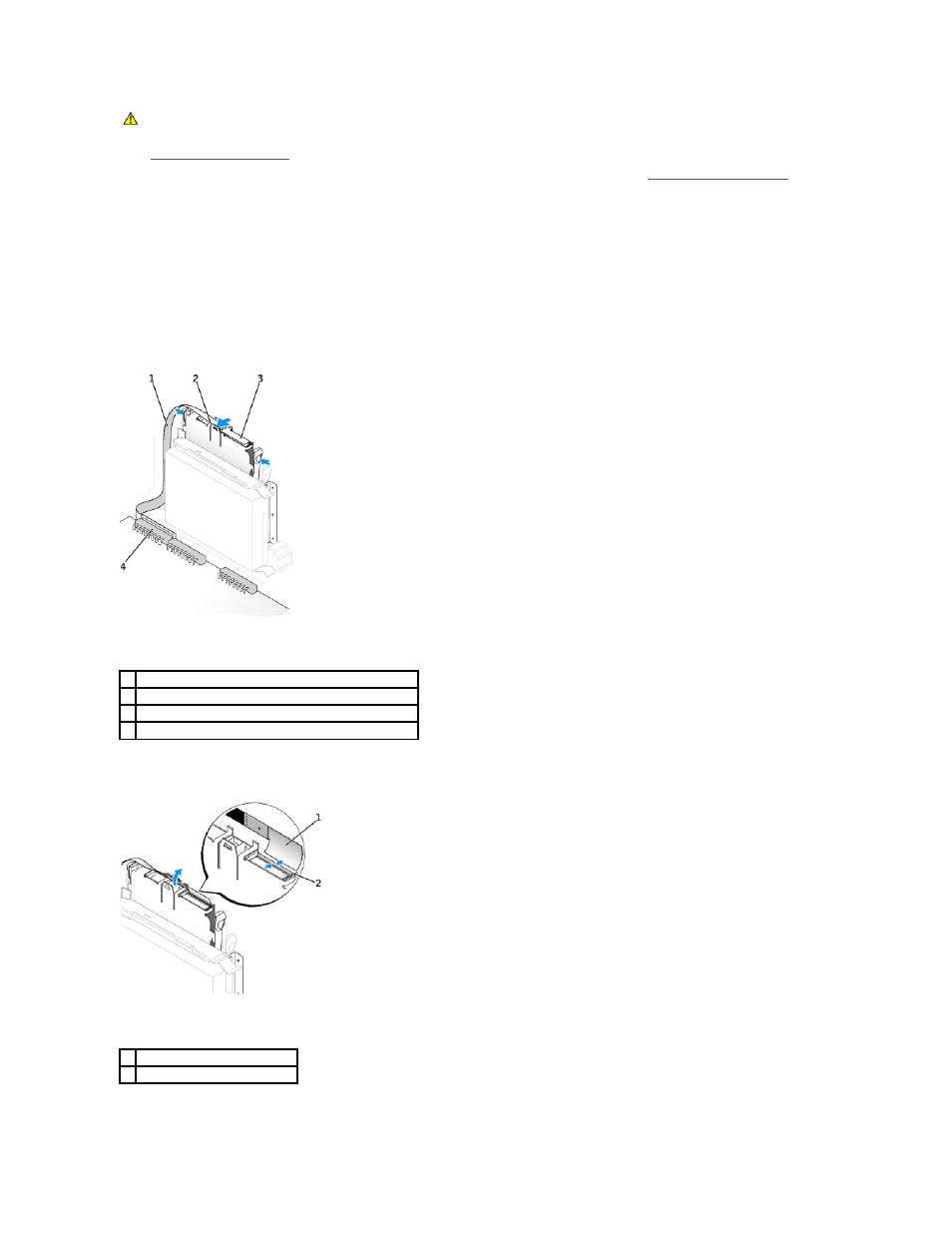

Снятие дисковода гибких дисков
1. Отсоедините кабель дисковода гибких дисков от разъема DSKT на системной плате.
2. Отсоедините кабель питания от промежуточной платы .
3. Выньте или поднимите диск , нажав на зеленые выступы по обеим сторонам.
4. Отсоедините кабель от дисковода гибких дисков :
a. Снимите промежуточную плату с дисковода , нажав на выступ и повернув плату.
b. Чтобы отсоединить кабель дисковода от разъема , поднимите рычаг до упора и вытащите кабель.
5. Вытащите дисковод из салазок , удерживая их за выступ.
ПРЕДУПРЕЖДЕНИЕ . Во избежание поражения электрическим током всегда отключайте компьютер от электросети , перед тем как
открывать корпус .
1 кабель дисковода гибких дисков
2 выступ
3 промежуточная плата
4 разъем дисковода гибких дисков DSKT на системной плате
1 кабель дисковода гибких дисков
2 рычаг
