Устанавливая дисковод , подсоедините кабель питания постоянного тока к его задней панели и кабель данных к системной плате. На некоторых
дисководах может быть аудиоразъем . Один конец аудиокабеля подсоедините к разъему дисковода, а другой – к системной плате.

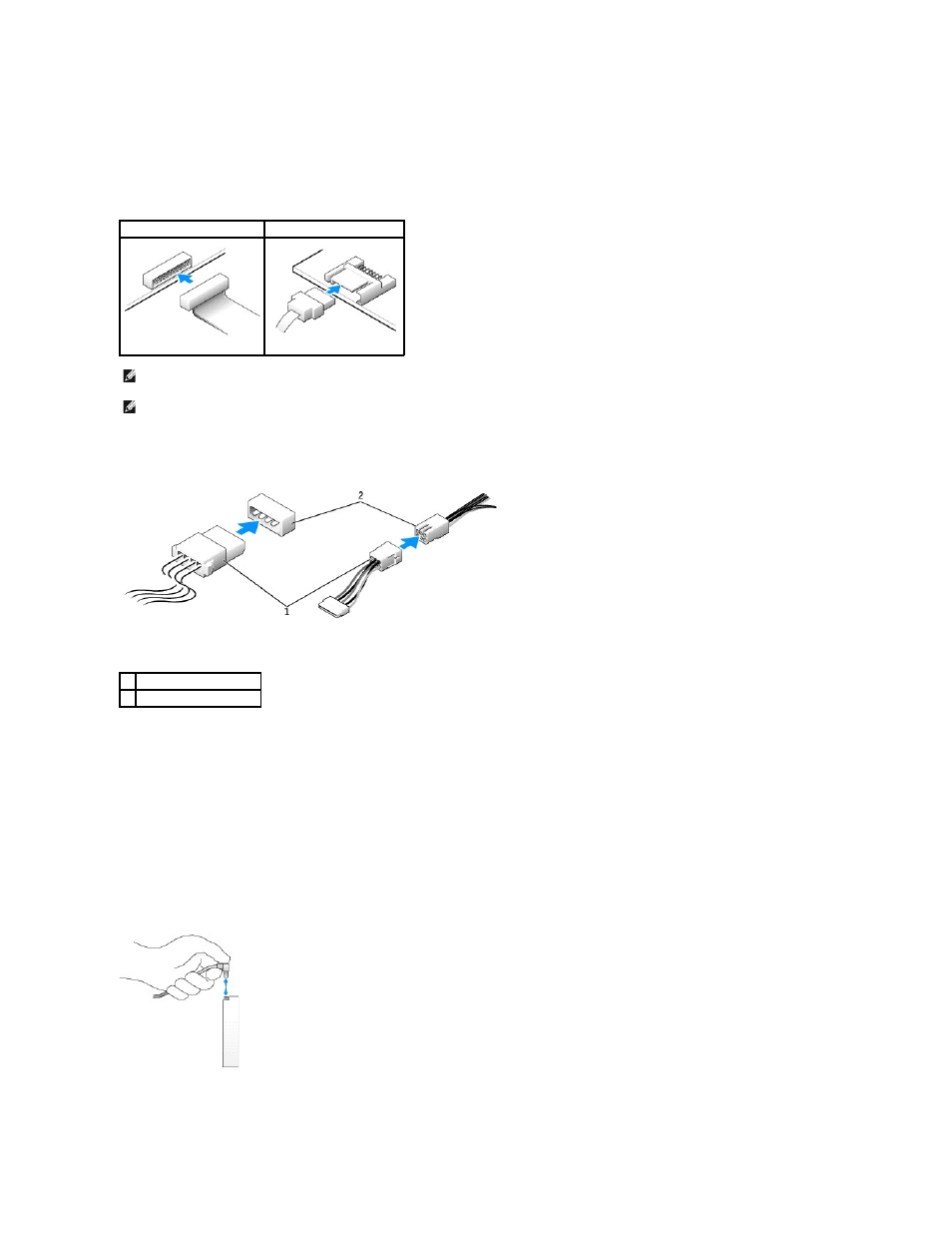

Разъемы интерфейса дисковода
Разъем питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля данных дисковода IDE беритесь за цветной язычок и тяните, пока не вытащите разъем.
Отсоединяя и присоединяя кабель данных Serial ATA, держите его за черный разъем на каждом конце.
Как и разъемы IDE, разъемы интерфейса Serial ATA имеют ключ, указывающий правильную ориентацию кабеля. Например, пазу или отсутствующему
контакту на разъеме соответствует выступ или пустой контакт на кабеле .
Разъем дисков IDE Разъем Serial ATA
ПРИМЕЧАНИЕ . Разъемы Serial ATA могут иметь крышку или кожух.
ПРИМЕЧАНИЕ . Разъем Serial ATA может быть прямым или угловым.
1 кабель питания
2 входной разъем питания
