Если вы устанавливали микропроцессор из комплекта обновления
Dell, верните исходные радиатор и микропроцессор в корпорацию Dell в
упаковке комплекта обновления
.
6.

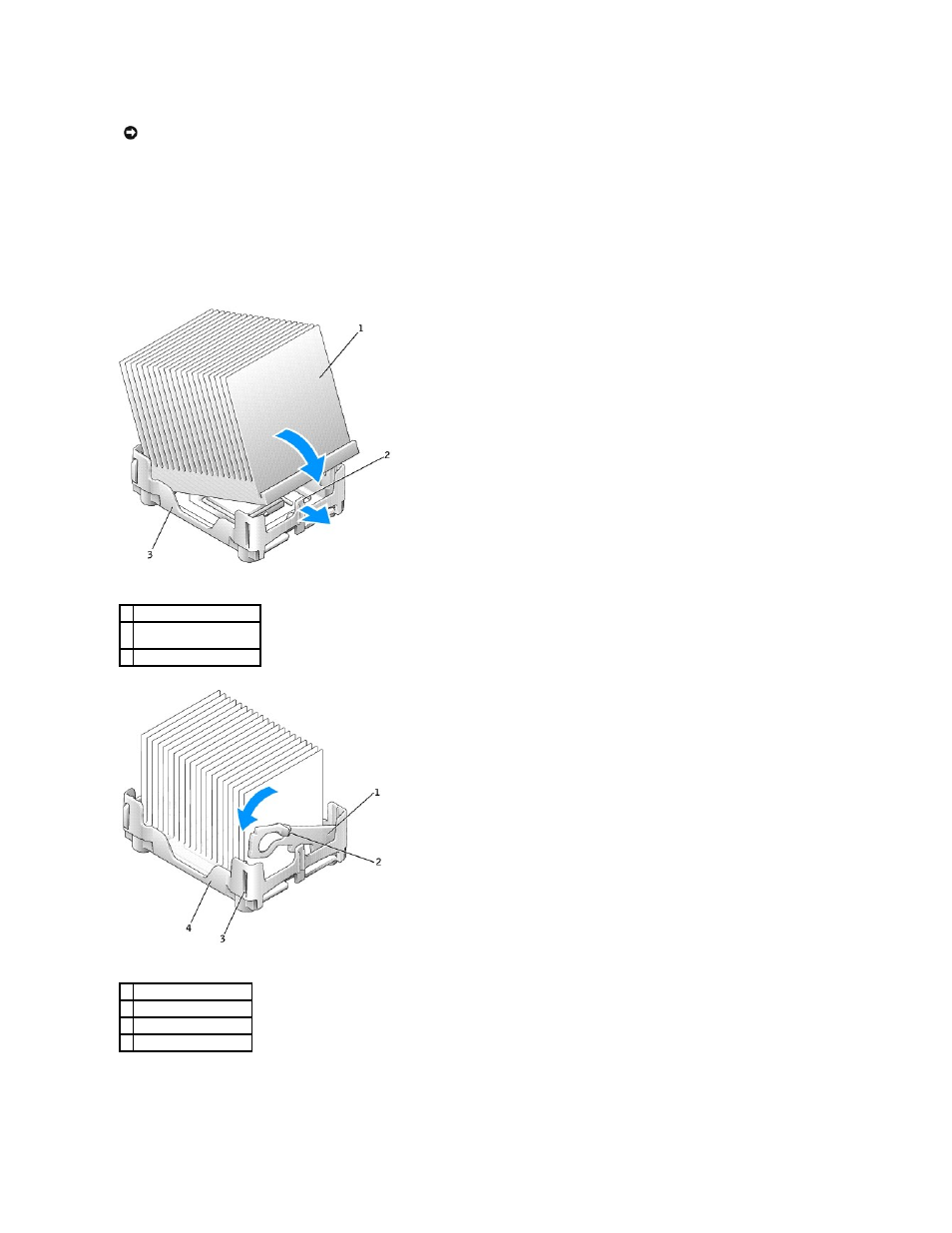

Снимите радиатор
.
a.
Поместите один конец радиатора под выступ на фиксирующей пластине
.
b.
Опустите радиатор так
, чтобы он полностью поместился под выступом на фиксирующей пластине.
c.
Вставьте защелку на место
, поместив конец с прорезью напротив выступа в гнезде фиксирующей пластины. Нажмите на защелку и
опустите ее на место
. Защелка должна попасть в гнездо на фиксирующей пластине.
7.
Опустите колпачок воздушного потока на радиатор
.
8.
Подсоедините кабель питания охлаждающего вентилятора к разъему
FAN на системной плате.
9.
Подсоедините кабель питания к разъему
12VPOWER на системной плате.
ЗАМЕЧАНИЕ
.
Если у вас нет комплекта обновления микропроцессора
Dell, используйте исходную сборку радиатора при замене микропроцессора.
1 радиатор
2 выступ на фиксирующей
пластине
3 фиксирующая пластина
1 защелка
2 выступ
3 гнездо
4 фиксирующая пластина
