Инструкция по эксплуатации Dell OptiPlex GX270
Страница 129
Оглавление

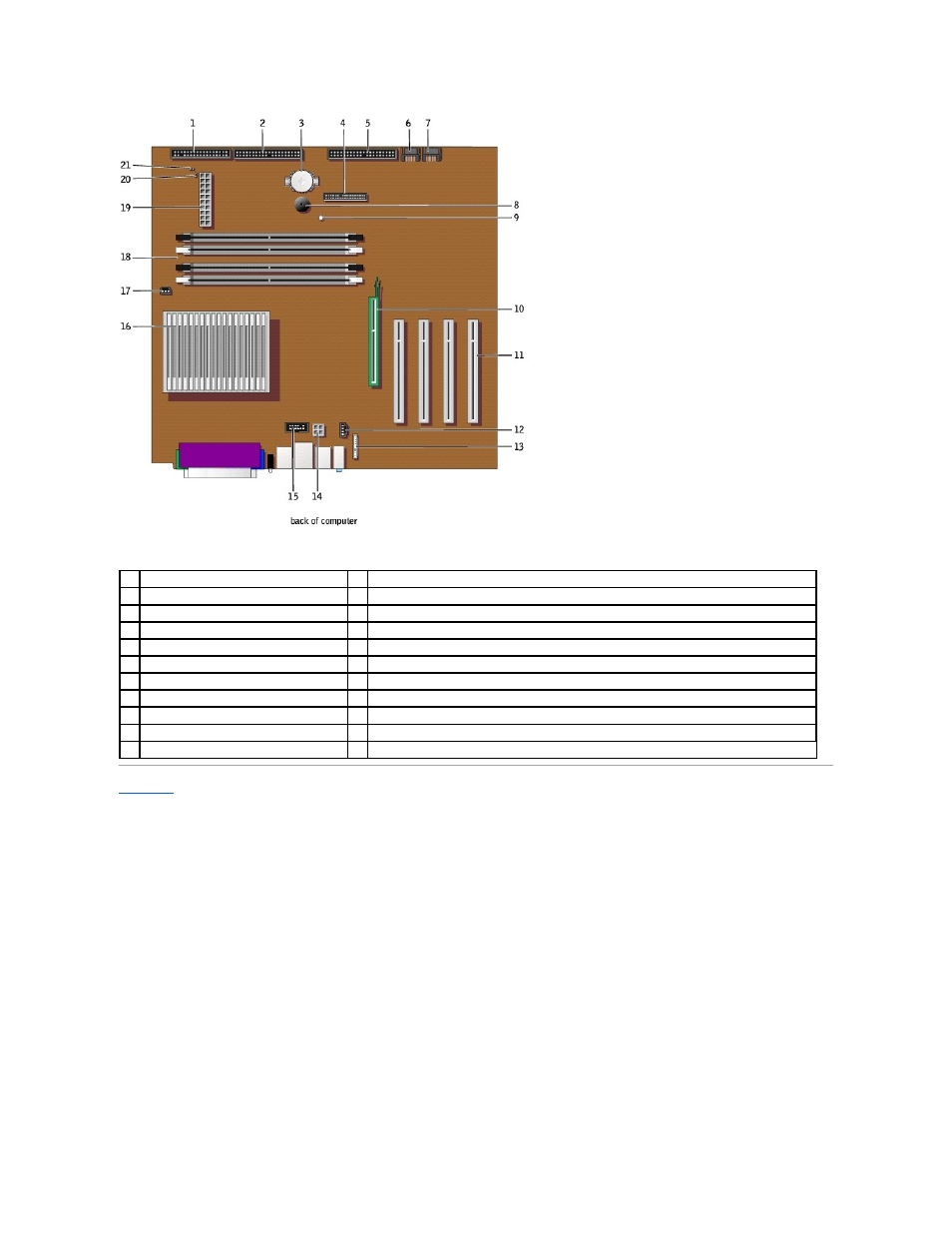

1
разъем дисковода гибких дисков
(DSKT)
12 разъем для аудиокабеля дисковода CD (CD_IN)
2
разъем дисковода
CD/DVD (IDE2)
13 разъем для аудиокабеля с передней панели (FRONTAUDIO)
3
гнездо батареи
(BATTERY)
14 разъем питания (12VPOWER)
4
разъем передней панели
(FRONTPANEL)
15 разъем последовательного порта (SER2) для дополнительной платы последовательного порта
5
разъем жесткого диска
IDE (IDE1)
16 разъем микропроцессора и радиатора (CPU)
6
разъем жесткого диска
Serial ATA (SATA2)
17 разъем вентилятора микропроцессора (FAN)
7
разъем жесткого диска
Serial ATA (SATA1)
18 разъемы модулей памяти (DIMM 1, 3, 2 и 4)
8
внутренний динамик
(SPEAKER)
19 разъем питания (POWER)
9
индикатор резервного питания
(AUX_PWR) 20 перемычка сброса RTC (RTCRST)
10 разъемы платы AGP (AGP)
21 перемычка пароля (PSWD)
11 разъемы PCI (PCI 1, 2, 3 и 4)
