2.
Для установки новой платы удалите заглушку
, открыв отверстие для платы. Затем перейдите к
.
3.
Чтобы заменить уже установленную плату
, выньте ее из компьютера.
Для этого отсоедините от платы все кабели
(если таковые имеются). Взяв плату за верхние углы, аккуратно вытащите ее из разъема.
4.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
5.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
Если плата полноразмерная
, вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на системной плате
.
6.
Перед тем как опустить шарнирный фиксатор
, проверьте следующее:
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Паз в верхней части платы или заглушки совмещен с направляющей
.
7.
Закрепите плату
, вернув шарнирный фиксатор в исходное положение.

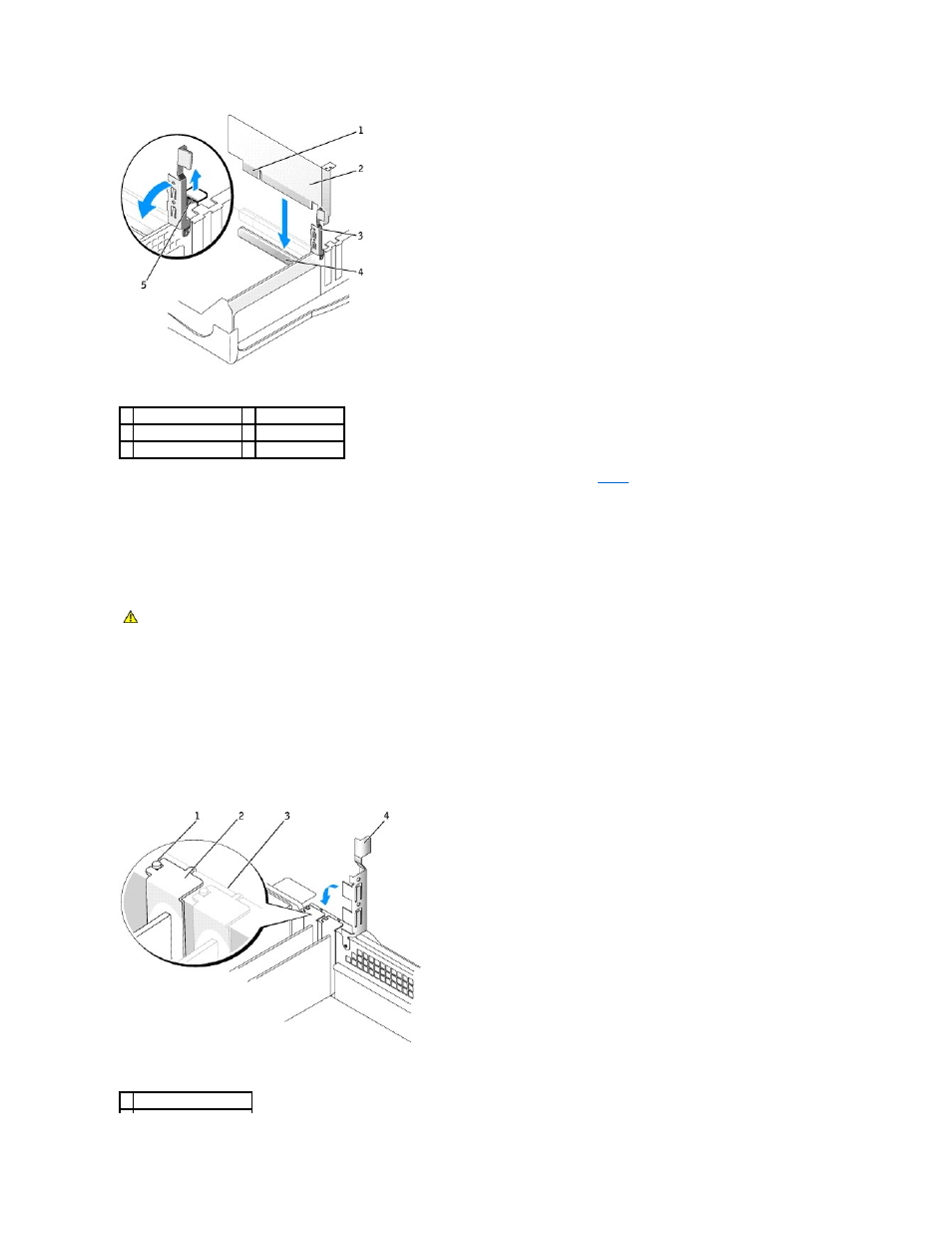

1 краевой соединитель 4 разъем для платы
2 плата
5 заглушка
3 шарнирный фиксатор
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
1 направляющая
