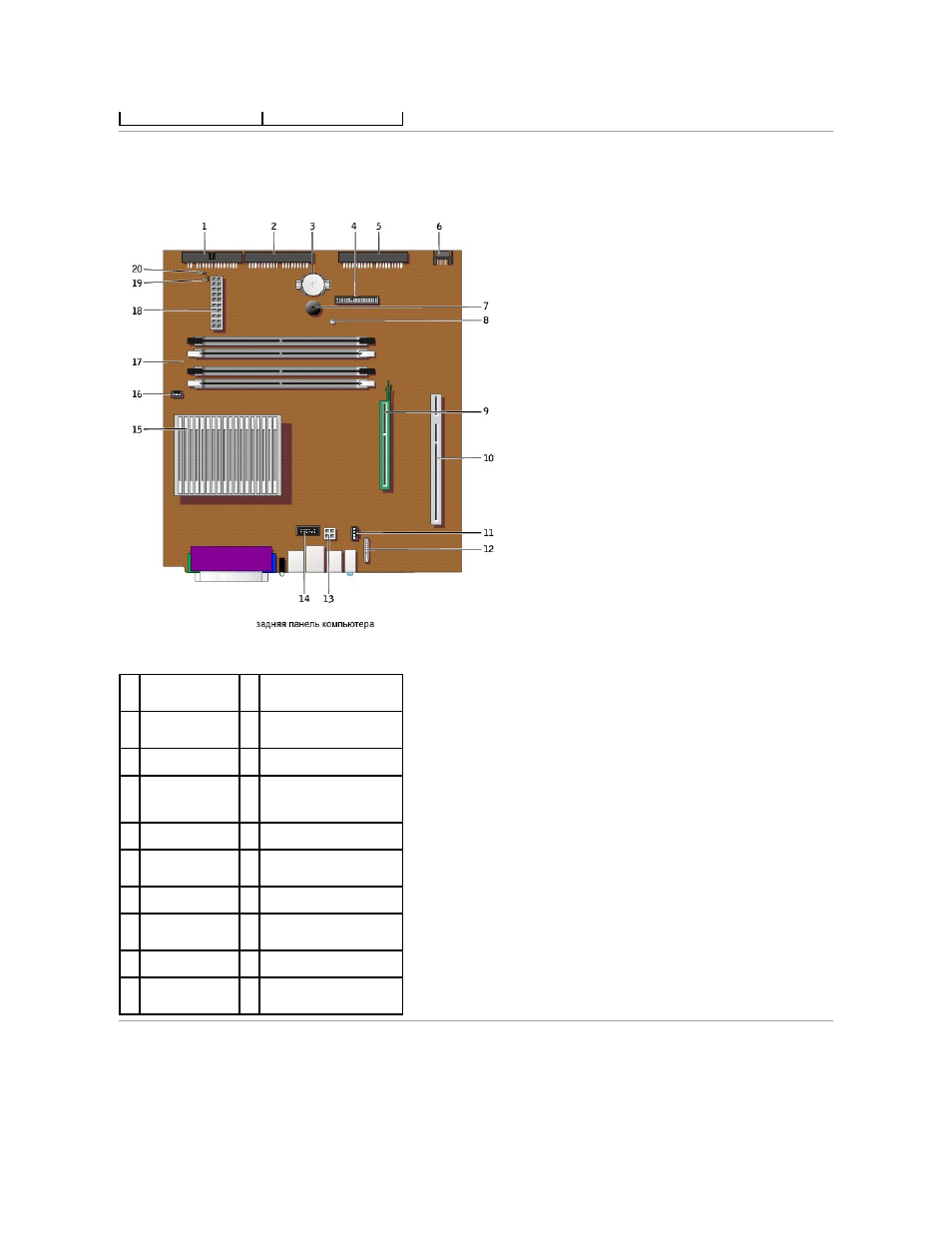

Элементы системной платы
Установка и снятие подставки компьютера
Компьютер можно устанавливать как в вертикальном
, так и в горизонтальном положении.
Устройство
Serial ATA
Синий кабель
1
разъем дисковода
гибких дисков
(DSKT)
11 разъем для аудиокабеля
дисковода
CD (CD_IN)
2
разъем дисковода
CD/DVD (IDE2)
12 разъем для аудиокабеля с
передней панели
(FRONTAUDIO)
3
гнездо батареи
(BATTERY)
13 разъем питания
(12VPOWER)
4
разъем передней
панели
(FRONTPANEL)
14 разъем последовательного
порта
(SER2) для
дополнительной платы
последовательного порта
5
разъем жесткого
диска
IDE (IDE1)
15 разъем микропроцессора и
радиатора
(CPU)
6
разъем жесткого
диска
Serial ATA
(SATA1)
16 разъем вентилятора
микропроцессора
(FAN)
7
внутренний
динамик
(SPEAKER)
17 разъемы модулей памяти
(DIMM 1, 3, 2 и 4)
8
индикатор
резервного
питания
(AUX_PWR)
18 разъем питания (POWER)
9
разъемы платы
AGP
(AGP)
19 перемычка сброса RTC
(RTCRST)
10 разъем
дополнительной
платы
PCI (PCI2)
20 перемычка пароля (PSWD)
