Инструкция по эксплуатации Dell OptiPlex GX270
Страница 96

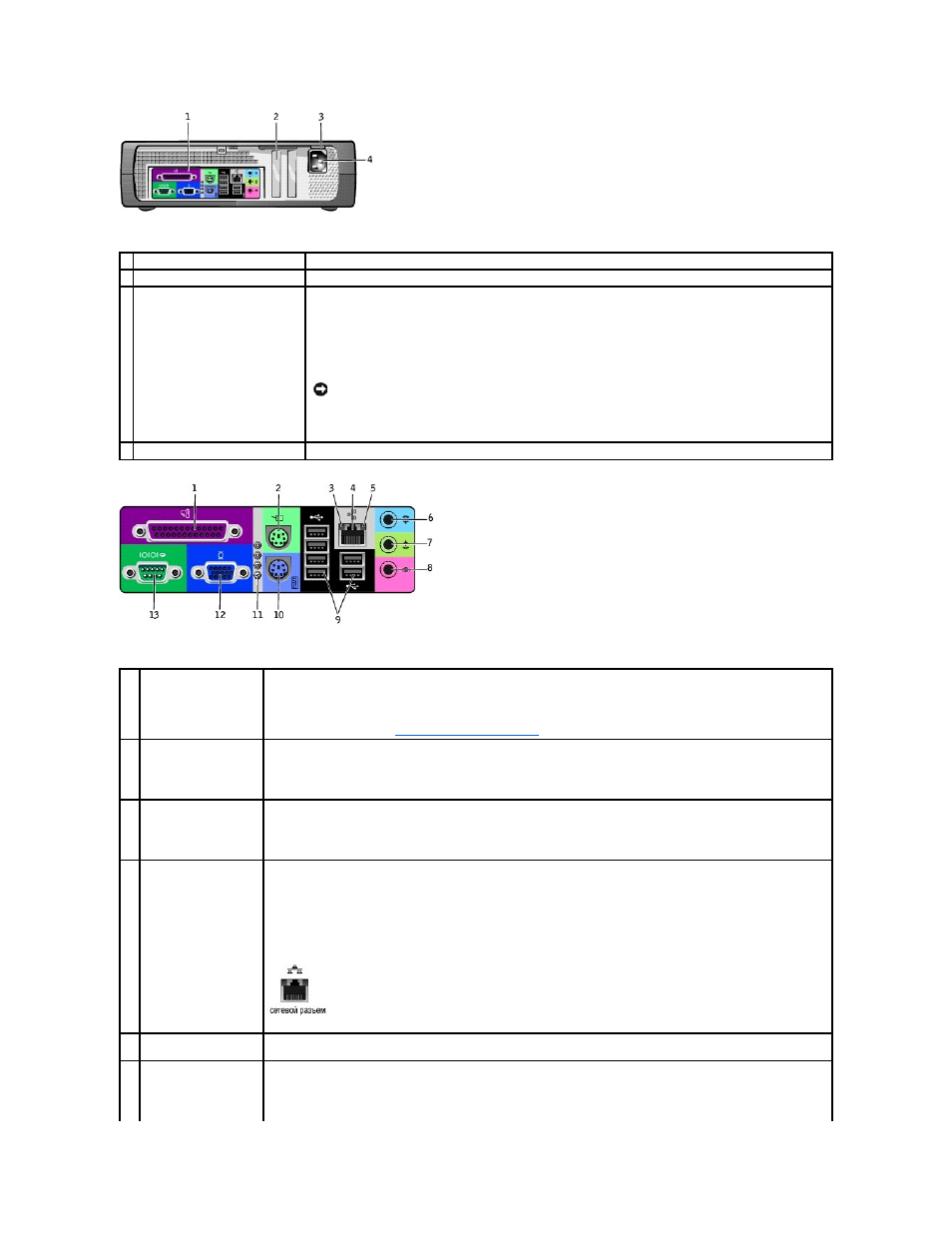

1 разъемы задней панели
Последовательные
, USB и другие устройства подключаются к соответствующим разъемам.
2 гнезда для плат
Доступные разъемы для любых установленных плат
PCI и AGP.
3 переключатель выбора
напряжения
(есть не на всех
компьютерах
)
На компьютере есть автоматический или ручной переключатель выбора напряжения
. У компьютера с
автоматическим переключением нет переключателя на задней панели
. Такой компьютер автоматически
определяет правильное рабочее напряжение
.
Во избежание повреждения компьютера
, оборудованного переключателем выбора напряжения, установите
переключатель на напряжение
, наиболее близкое к значению напряжения в вашей электросети.
Также убедитесь
, что монитор и другие подключенные устройства могут работать с напряжением
переменного тока
, доступным в вашем регионе.
ЗАМЕЧАНИЕ
.
Для Японии переключатель необходимо установить на значение
115 В, хотя напряжение
в электросети всего
110 В.
4 разъем питания
Для подключения кабеля питания
.
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного порта, настроенный на тот же адрес. Дополнительную
информацию см
. в разделе
Параметры настройки системы
.
2
разъем мыши
Подключайте стандартную мышь к зеленому разъему мыши
. Перед подключением мыши выключите компьютер и все
присоединенные устройства
. USB-мышь следует подключать к разъему USB.
Для компьютера с
Microsoft® Windows® 2000 или Windows XP необходимые драйверы мыши уже установлены
корпораций на жестком диске
.
3
индикатор
работоспособности
связи
l
Зеленый –
Между сетью 10 Мбит/с и компьютером устойчивая связь.
l
Оранжевый –
Между сетью 100 Мбит/с и компьютером устойчивая связь.
l
Желтый –
Между сетью 1 Гбит/с (1000 Мбит/с) и компьютером устойчивая связь.
l
Выключен –
Компьютер не обнаружил физического соединения с сетью.
4
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному модему
, подсоедините один конец кабеля к сетевому
разъему или сетевому устройству
. Другой конец сетевого кабеля подключите к разъему сетевого адаптера,
расположенному на задней панели компьютера
. Щелчок указывает, что кабель надежно подсоединен.
На компьютерах с платой сетевого разъема используется разъем на этой плате
.
Для сети рекомендуется применять проводку и разъемы Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10 Мбит/с.
5
индикатор работы сети
Желтый мигающий индикатор указывает на то
, что компьютер передает или принимает данные по сети. При большом
объеме сетевого трафика этот индикатор горит постоянно
.
6
разъем линейного входа
Голубой разъем линейного входа line-in (имеющийся на компьютерах со встроенной звуковой платой) служит для
подключения звукозаписывающих и проигрывающих устройств
, например кассетного или CD-плейера,
видеомагнитофона
.
На компьютерах со звуковой платой используется разъем этой платы
.
