3 Циклы импульсной системы для автоматического контроля обрабатываемой детали
3.2
Определить
ав
то
м
атиче
ски
опорные
то
ч
ки
8

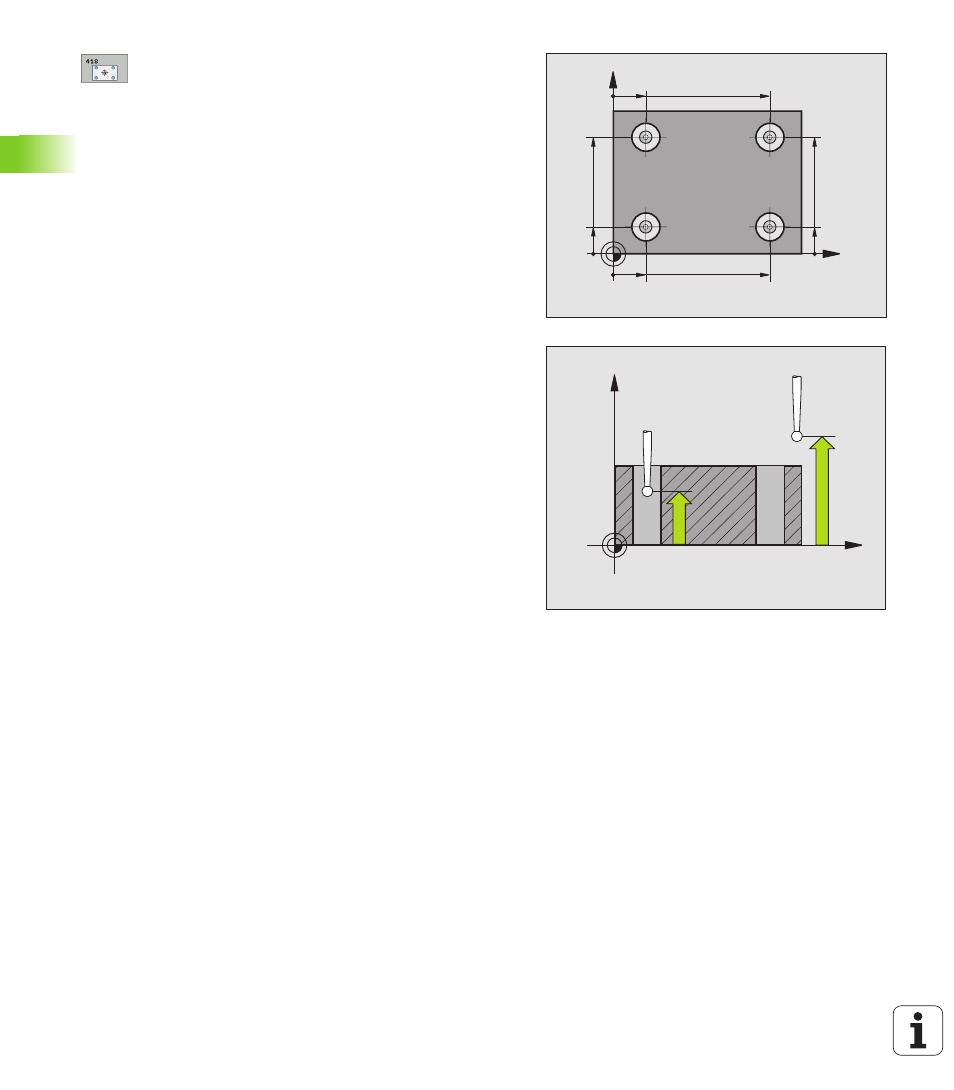

1 центр 1-ой оси Q268 (абсолютно): Центр
1. отверстия на главной оси плоскости обработки
8
1 центр 2-ой оси Q269 (абсолютно): Центр
1. отверстия на вспомогательной оси плоскости
обработки
8
2 центр 1-ой оси Q270 (абсолютно): Центр
2. отверстия на главной оси плоскости обработки
8
2 центр 2-ой оси Q271 (абсолютно): Центр
2. отверстия на вспомогательной оси плоскости
обработки
8
3 центр 1-ой оси Q316 (абсолютно): Центр
3. отверстия на главной оси плоскости обработки
8
3 центр 2-ой оси Q317 (абсолютно): Центр
3. отверстия на вспомогательной оси плоскости
обработки
8
4 центр 1-ой оси Q318 (абсолютно): Центр
4. отверстия на главной оси плоскости обработки
8
4 центр 2-ой оси Q319 (абсолютно): Центр
4. отверстия на вспомогательной оси плоскости
обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
