HEIDENHAIN iTNC 530
49
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
8

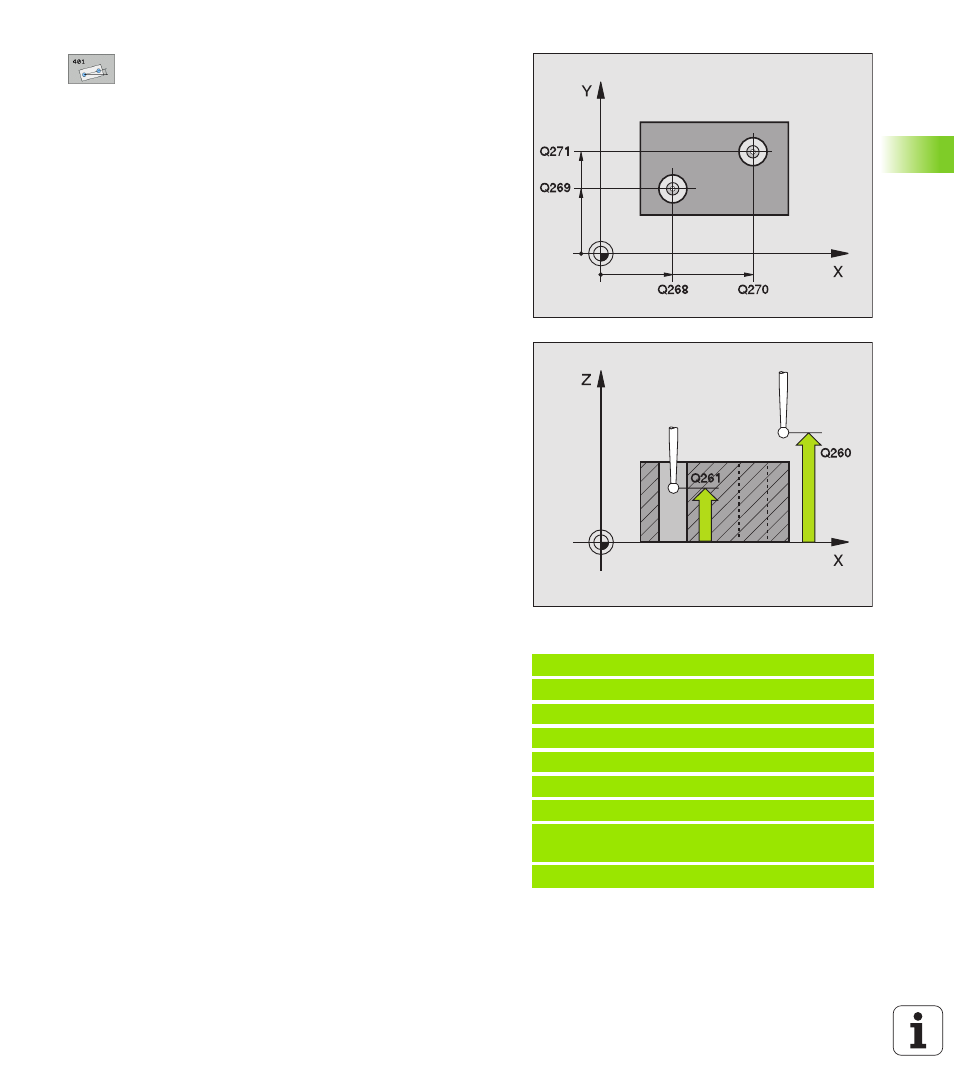

1. Отверстие: Центр 1. оси Q268 (абсолютно):
Центр первого отверстия на главной оси
плоскости обработки
8
1. Отверстие: Центр 2. оси Q269 (абсолютно):
Центр первого отверстия на вспомогательной оси
плоскости обработки
8
2. Отверстие: Центр 1. оси Q270 (абсолютно):
Центр второго отверстия на главной оси
плоскости обработки
8
2. Отверстие: Центр 2. оси Q271 (абсолютно):
Центр второго отверстия на вспомогательной оси
плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Предустановка поворот фона Q307 (абсолютно):
Если измеряемое кривое положение должно
относиться не к главной оси а к любой другой
прямой, то следует ввести угол отсчетной прямой.
УЧПУ определяет тогда разницу из измеренного
значения и угла отсчетной прямой для поворота
фона
8
Preset-номер в таблицы Q305: Записать номер в
таблицу предустановки, в которой УЧПУ должно
сохранять поворота фона в памяти. При вводе
Q305=0, УЧПУ записывает определенный поворот
фона в меню ROT режима работы Вручную
Пример: ЧУ-блоки
5 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ
Q268=-37 ;1. ЦЕНТР 1. ОСИ
Q269=+12 ;1. ЦЕНТР 2. ОСИ
Q270=+75 ;2. ЦЕНТР 1. ОСИ
Q271=+20 ;2. ЦЕНТР 2. ОСИ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q307=0
;ПРЕДУСТ. БАЗИСНЫЙ
ПОВОРОТ
Q305=0
;№ В ТАБЛИЦЫ
