Средняя ось в качестве опорной точки, Странице 36 – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-02) Touch Probe Cycles
Страница 36
36
2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
си
сте
м
ы

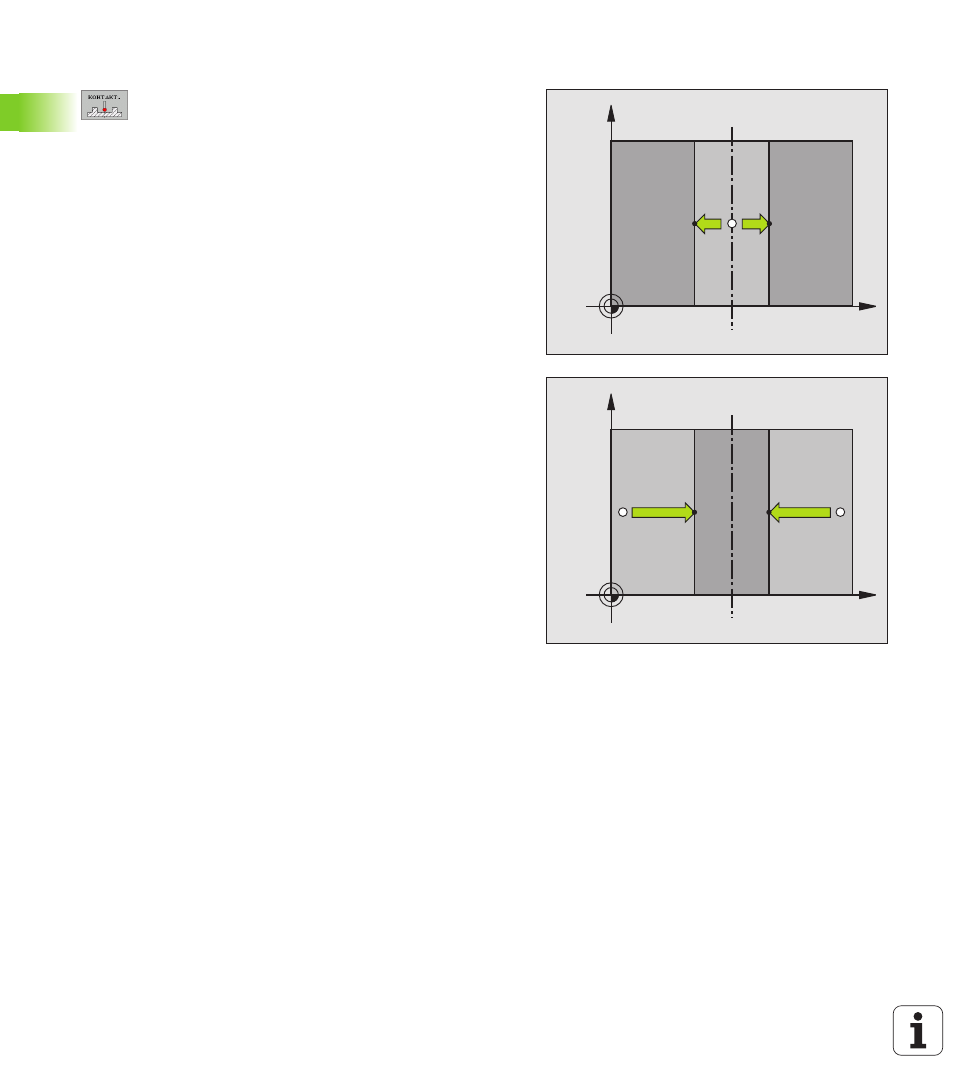

Средняя ось в качестве опорной точки
8
Выбор функции контактирования: Softkey
КОНТАКТИРОВАНИЕ нажать
8
Позиционировать зонд вблизи первой точки
контактирования
8
Выбор направления контактирования через
программируемую клавишу
8
Контактировать: Внешнюю клавишу СТАРТ нажать
8
Позиционировать зонд вблизи второй точки
контактирования
8
Контактировать: Внешнюю клавишу СТАРТ нажать
8
Опорная точка: Записать координату опорной
точки в окне меню, с Softkey УСТАНОВ.ОПОРНОЙ
ТОЧКИ потвердить, или записать значение в
таблицы (смотри “Запись результатов измерения
из циклов зонда в таблицу нулевых точек”,
страница 26, или смотри “Запись результатов
измерения из циклов зонда в таблицу
предустановки (Preset)”, страница 27)
8
Функцию контактирования окончить: Нажать
клавишу END
