ОПОРНАЯ ТОЧКА ПРЯМОУГ.ВНУТРИ
(цикл зонда 410, DIN/ISO: G410)

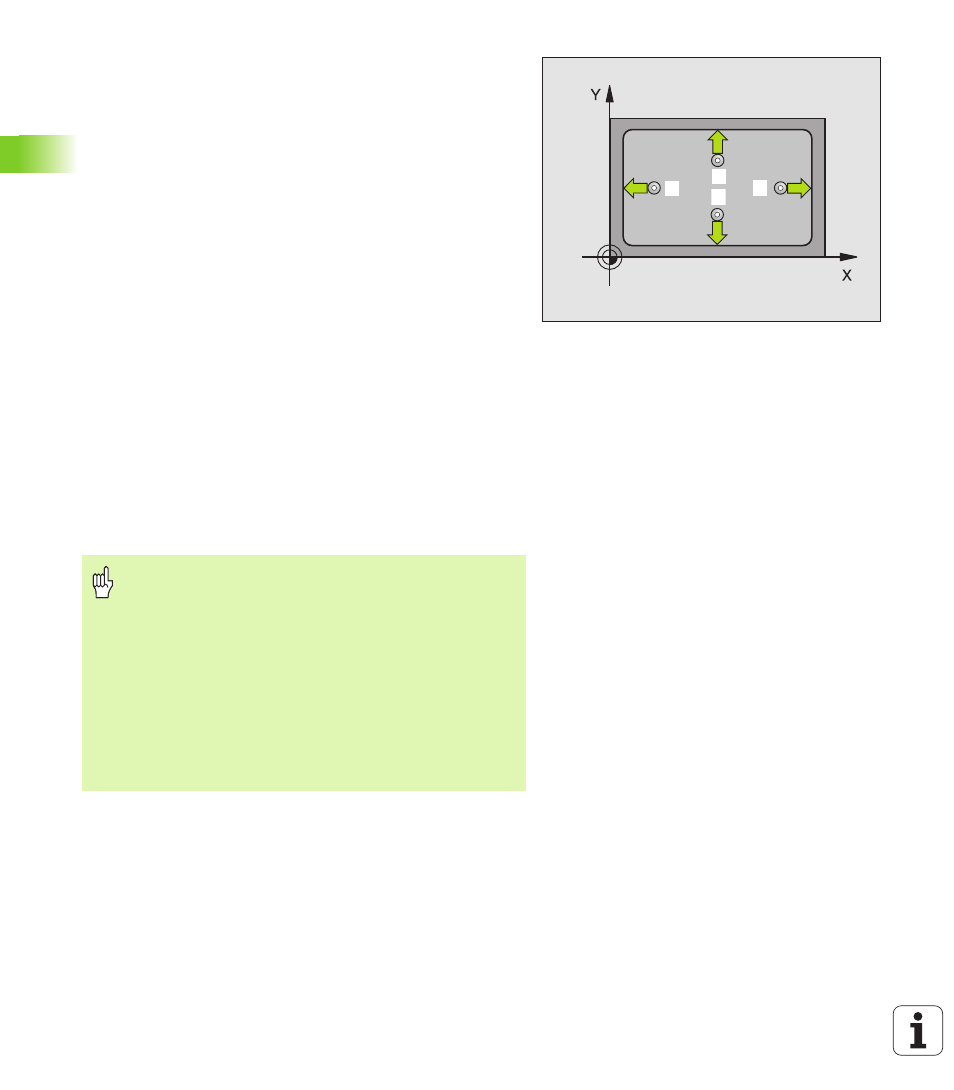

Цикл зонда 410 определяет центр прямоугольного кармана и
установливает этот центр в качестве опорной точки.
Альтернативно УЧПУ может записывать этот центр в таблицы
нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
22) к точке контактирования 1 . УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высотуизмерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360)
3 Затем зонд перемещается либо параллельно к оси на высоту
измерения либо линейно к следующей точке контактирования
2 а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а затем к
точке контактирования 4 и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 странице 63
6 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите длину 1. и 2. стороны кармана
немного меньше.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя
из центра кармана. Между четыремя точками
измерения зонд не перемещается тогда на
безопасную высоту.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
4
1
2
3
