48
3 Циклы импульсной системы для автоматического контроля обрабатываемой детали
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

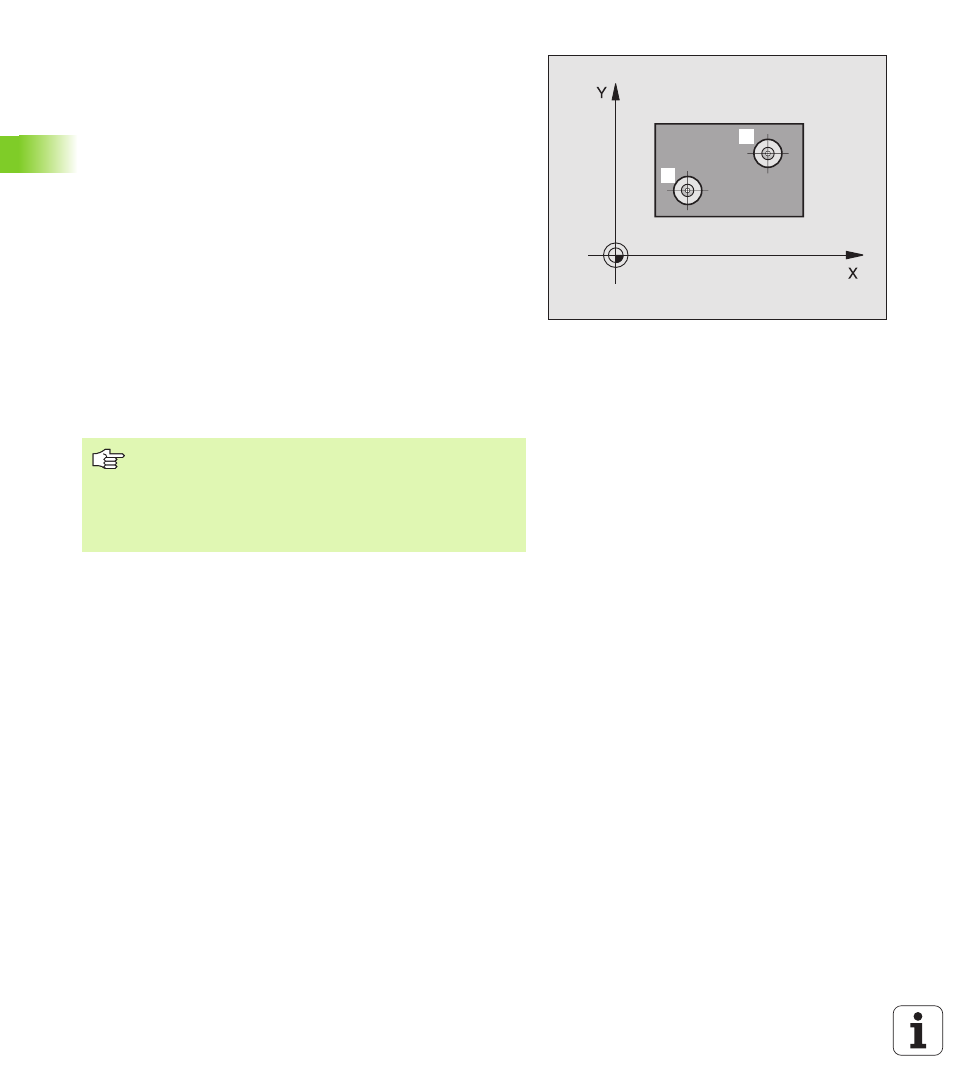

ПОВОРОТ ФОНА через два отверстия
(цикл зонда 401, DIN/ISO: G401)
Цикл зонда 401 определяет центры двух отверстий. Затем УЧПУ
расчитывает угол между главной осью плоскости обработки и
соединительной прямой центров отверстий. С помощью функции
Поворот фона УЧПУ компенсирует расчитанное значение
(Смотри также “Компенсирование наклонного положения
обрабатываемой детали” на странице 31).
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
22) к программированному центру отверстия
1
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 Затем УЧПУ перемещает зонд на заданную высоту измерения
и определяет путем контактирования второй центр отверстия
5 Потом УЧПУ позиционирует зонд обратно на безопасную
высоту и осуществляет установленный поворот фона
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
УЧПУ возвращает активный поворот фона в начале
цикла в исходное положение.
