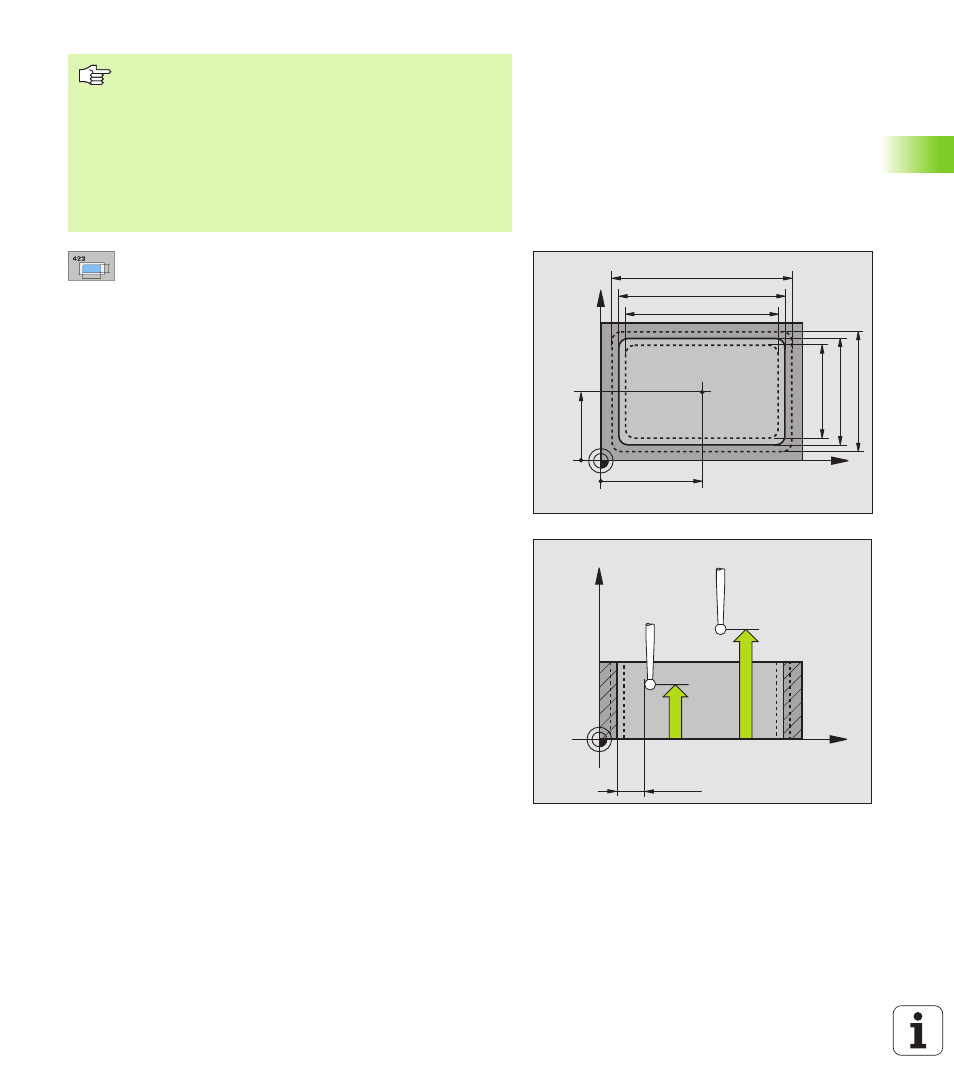

Центр 1-ой оси Q273 (абсолютно): Центр кармана
на главной оси плоскости обработки
8
Центр 2-ой оси Q274 (абсолютно): Центр кармана
на вспомогательной оси плоскости обработки
8
1. Длина бока Q282: Длина кармана, параллельно
к главной оси плоскости обработки
8
2. Длина бока Q283: Длина кармана, параллельно
к вспомогательной оси плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя
из центра кармана. Между четыремя точками
измерения зонд не перемещается тогда на
безопасную высоту.
