HEIDENHAIN iTNC 530
85
3.2
Определить
ав
то
м
атиче
ски
опорные
то
ч
ки

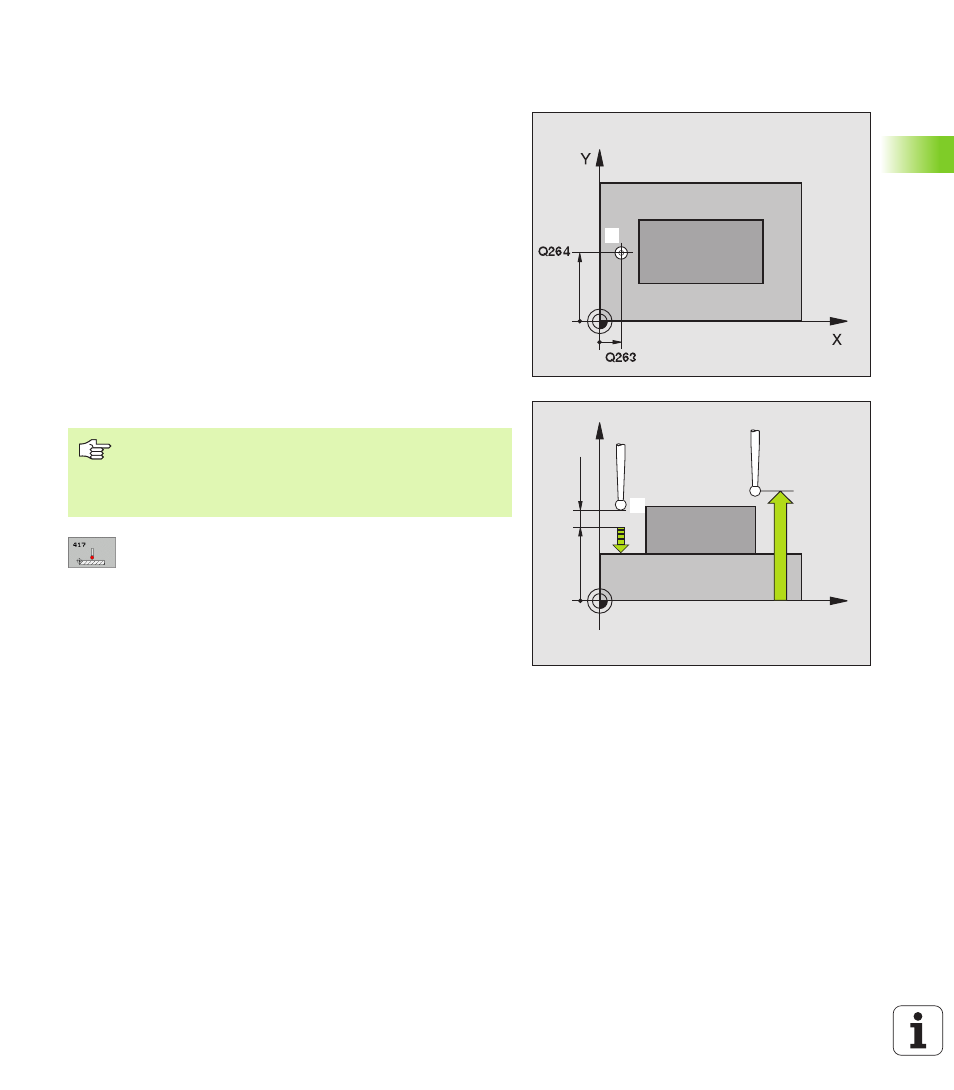

ОПОРНАЯ ТОЧКА ОСЬ ЗОНДА
(цикл зонда 417, DIN/ISO: G417)
Цикл зонда 417 измеряет произвольную координату на оси зонда
и установливает эту координату в качестве опорной точки.
Альтернативно УЧПУ может записывать эту координату в
таблицы нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
22) к программированной точке контактирования
1
. При этом
УЧПУ смещает зонда на безопасное расстояние в
направлении положительной оси зонда
2 Затем зонд перемещается по своей оси к введенной
координате точки зондирования
1
и определяет путем
простого зондирования фактическую позицию
3 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 63)
8
1. Точка измерения 1. оси Q263 (абсолютно):
Координата первой точки контактирования на
главной оси плоскости обработки
8
1. Точка измерения 2. оси Q264 (абсолютно):
Координата первой точки контактирования на
вспомогательной оси плоскости обработки
8
1. Точка измерения 3. оси Q294 (абсолютно):
Координата первой точки зондирования на оси
зонда
8
безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
1
X
Z
Q260
Q294
MP6140
+
Q320
1
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда. УЧПУ
установит потом на этой оси опорную точку.
