2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.5
Замер
де
тал
ей
с
по
м
о
щью
3D-
зо
н
д
о
в

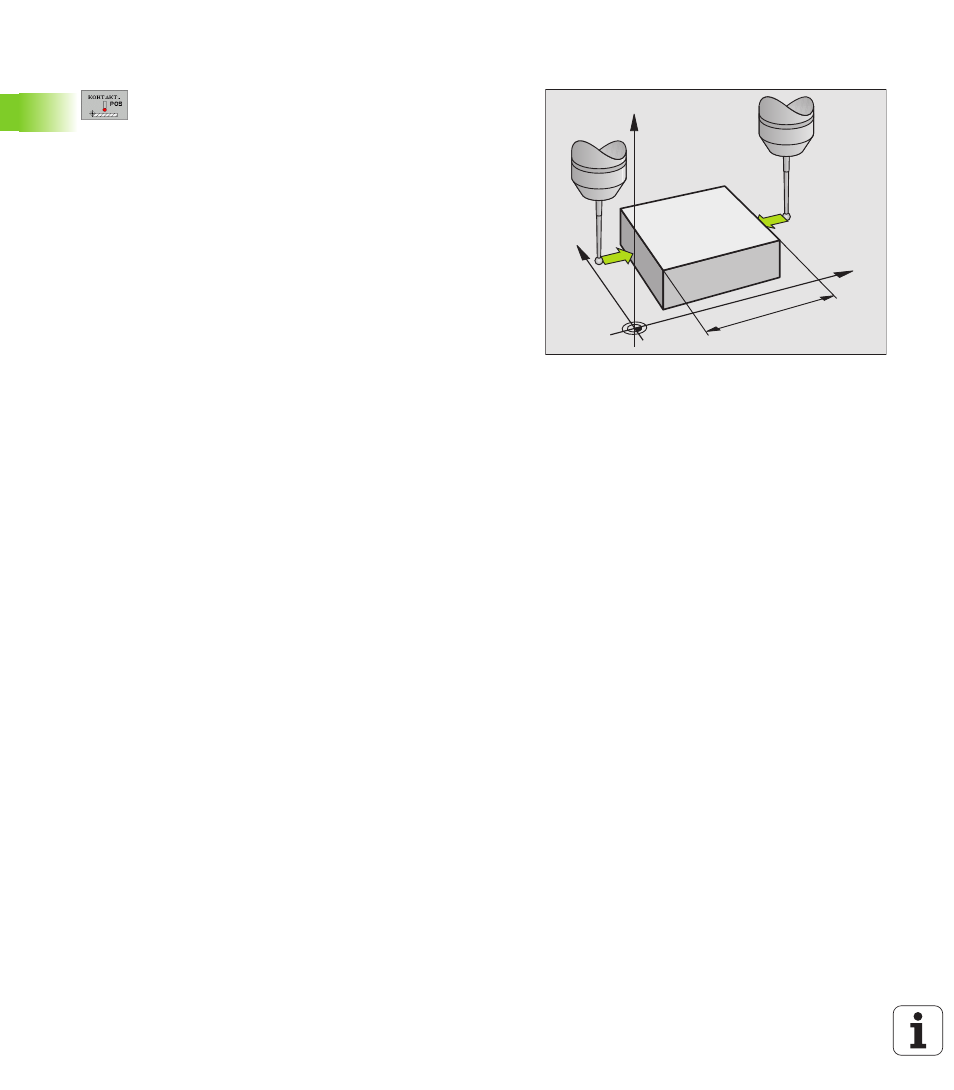

Определение размеров детали
8
Выбор функции контактирования: Softkey
КОНТАКТИРОВАНИЕ ПОЗ нажать
8
Позиционировать зонд вблизи первой точки
контактирования А
8
Выбор направления контактирования через
программируемую клавишу
8
Контактировать: Внешнюю клавишу СТАРТ нажать
8
Записать указанное в качестве опорной точки
значение (только, если прежде установленная
опорная точка действительная)
8
Опорная точка: „0“ ввести
8
Прервать диалог: Нажать клавишу END
8
Повторный выбор функции контактирования:
Softkey КОНТАКТИРОВАНИЕ ПОЗ нажать
8
Позиционировать зонд вблизи второй точки
контактирования В
8
Выбор направления контактирования через
программируемую клавишу: Та же самая ось, но
противоположное направление как при первом
контактировании.
8
Контактировать: Внешнюю клавишу СТАРТ нажать
В индикации опорная точка, расстояние между обоими точками
лежит на оси координат.
Настроить индикацию снова на значения до измерения длины
8
Выбор функции контактирования: Softkey КОНТАКТИРОВАНИЕ
ПОЗ нажать
8
Первую точку повторно контактировать
8
Установить опорную точку на записанное значение
8
Прервать диалог: Нажать клавишу END
Измерение угла
С помощью 3D-зонда можете определить угол на плоскости
обработки. Измеряется
Угол между опорной осью угла и гранью детали или
Угол между двумя гранями
Измеренный угол указывается в качестве значения,
составляющего максимально 90°.
Y
X
Z
A
B
l
