HEIDENHAIN iTNC 530 17
1.1
Общие
св
едения
к
цик
лам
импу
льсног
о
зо
н
д
а
Циклы импульсной системы в режимах
работы Вручную и Эл. маховичок
УЧПУ предоставляет в режимах работы Вручную и Эл. маховичок
циклы импульснойсистемы, с помощью которых оператор:
„ осуществляет калибровку импульсной системы
„ компенсирует наклонное положение обрабатываемой детали
„ установливает опорные точки
Циклы импульсного зонда для
автоматического режима работы
Кроме циклов импульсного зонда, используемых в режимах
работы Вручную и Эл.маховичок, УЧПУ предоставляет в
распоряжение множество циклов для самых разнообразных
видов применения в автоматическом режиме:
„ Калибровка импульсной системы (глава 3)
„ Выравнивание наклонных положений загатовки (глава 3)
„ Установление опорных точек (глава 3)
„ Автоматический контроль обрабатываемой детали (глава 3)
„ Автоматическое измерение инструмента (глава 4)
Циклы контактного зонда программируются в режиме работы
Программу ввести впамять/редактировать через клавишу TOUCH
PROBE. Циклы импульсногозонда номерами с 400 используются,
как и более новые циклы обработки, Q-параметрами в качестве
параметров передачи. Параметры с похожей функцией, которые
требует УЧПУ в разных циклах, имеют всегда той же самый
номер: нпр. Q260 это всегда Безопасная высота, Q261 всегда
Высота измерения итд.

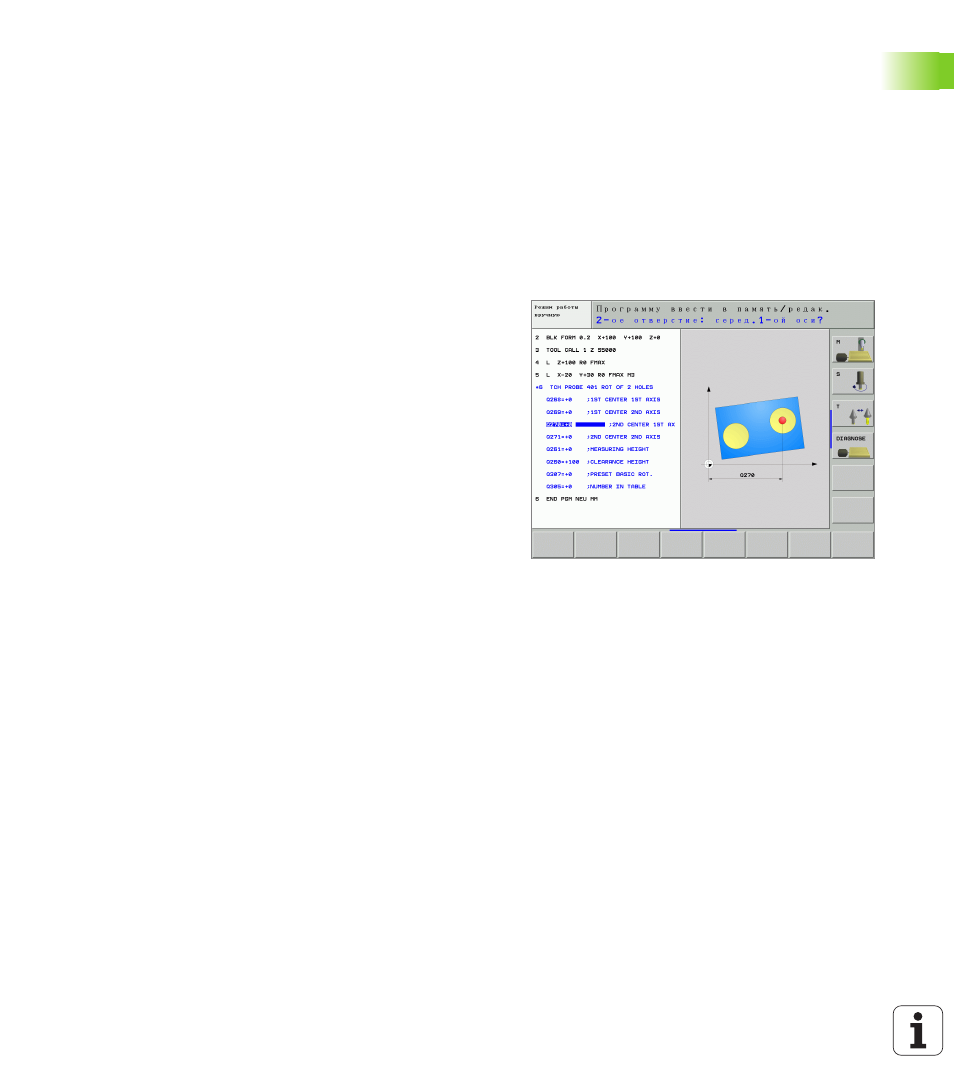

Для упрощения программирования, УЧПУ изображает во время
определения цикла вспомогательную графику. На
вспомогательной графике подсвечивается ярко параметр,
который следует ввести (смотри картина с правой стороны).
