HEIDENHAIN iTNC 530 61
3.2
Определить
ав
то
м
атиче
ски
опорные
то
ч
ки
3.2 Определить автоматически
опорные точки
Обзор
УЧПУ предоставляет в распоряжение десять циклов, с помощью
который можете определять и следующим образом
обрабатывать:
„ Определенные значения использовать непосредственно в
качестве значений индикации
„ Запись определенных значений в таблицу предустановки:
„ Запись определенных значений в таблицу нулевых точек:

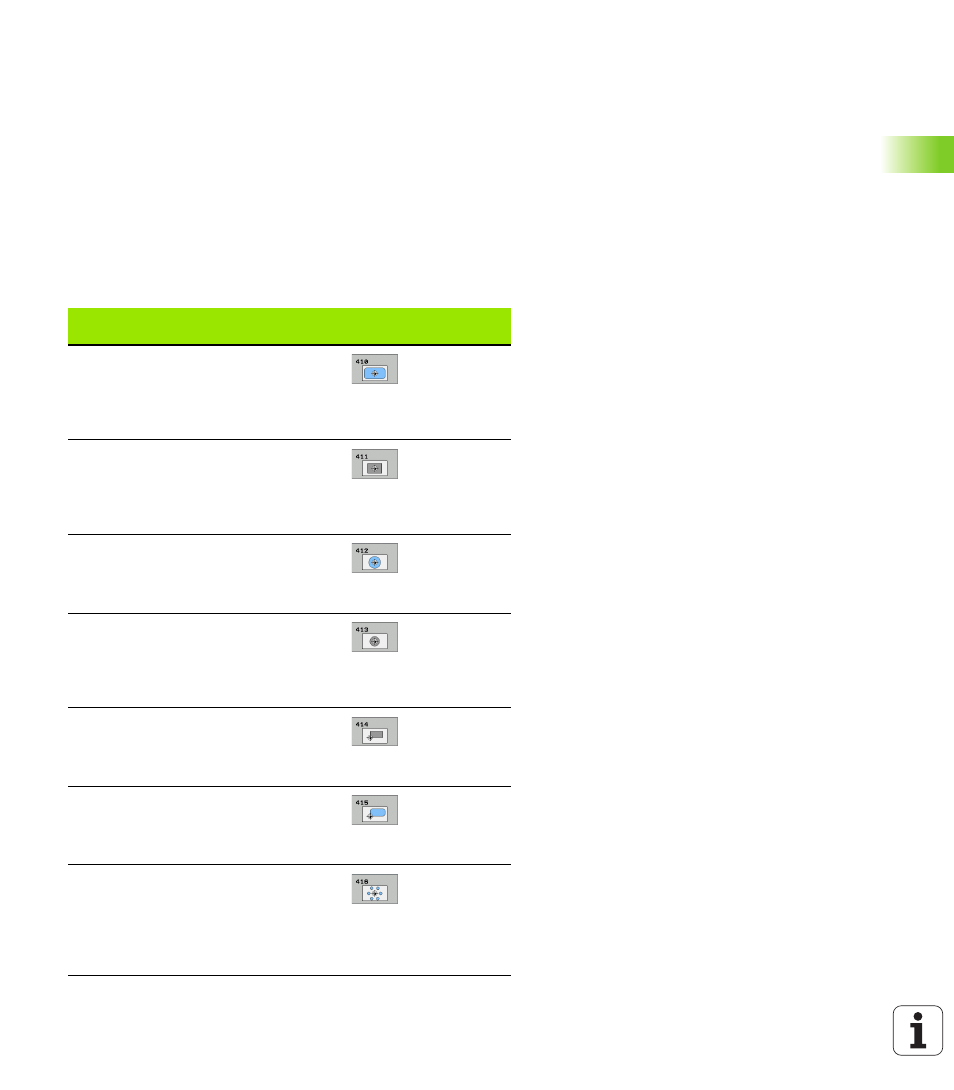

цикл Softkey
на
странице
410 ОП.ТОЧКА ПРЯМОУГ.ВНУТРИ
измерить длину и ширину
прямоугольника, центр
прямоугольника установить в качестве
опорной точки
странице 64
411 ОП.ТОЧКА ПРЯМОУГ.НАРУЖИЕ
измерить длину и ширину на наружии
прямоугольника, центр
прямоугольника установить в качестве
опорной точки
странице 67
412 ОП.ТОЧКА ОКРУЖ.ВНУТРИ
измерить четырье произвольные
точки окружности, установить центр
окружности в качестве опорной точки
странице 70
413 ОП.ТОЧКА ОКРУЖ.НАРУЖИЕ
измерить четырье произвольные
наружные точки окружности,
установить центр окружности в
качестве опорной точки
странице 73
414 ОП.ТОЧКА УГОЛ НАРУЖИЕ
измерить две прямые на наружии,
точку пересечения прямых установить
в качестве опорной точки
странице 76
415 ОП.ТОЧКА УГОЛ ВНУТРИ
измерить две прямые внутри, точку
пересечения прямых установить в
качестве опорной точки
странице 79
416 ОП.ТОЧКА ЦЕНТР ОКР.ОТВ.
(2.линейка прогрммируемых
клавишей) измерить три
произвольные отврестия, установить
центр окружности отверстий в
качестве опорной точки
странице 82
