HEIDENHAIN iTNC 530 31
2.3
Ко
мпенсиров
ание
нак
л
онног
о
по
л
о
ж
ения
обрабатыв
а
ем
ой
де
тали
2.3 Компенсирование наклонного
положения обрабатываемой
детали
Введение
Кривое закрепление обрабатываемой детали УЧПУ компенсирует
расчетно «поворотом фона».
Для этого УЧПУ становливает угол поворота под углом, под
которым поверхность детали должна переходит к опорной оси

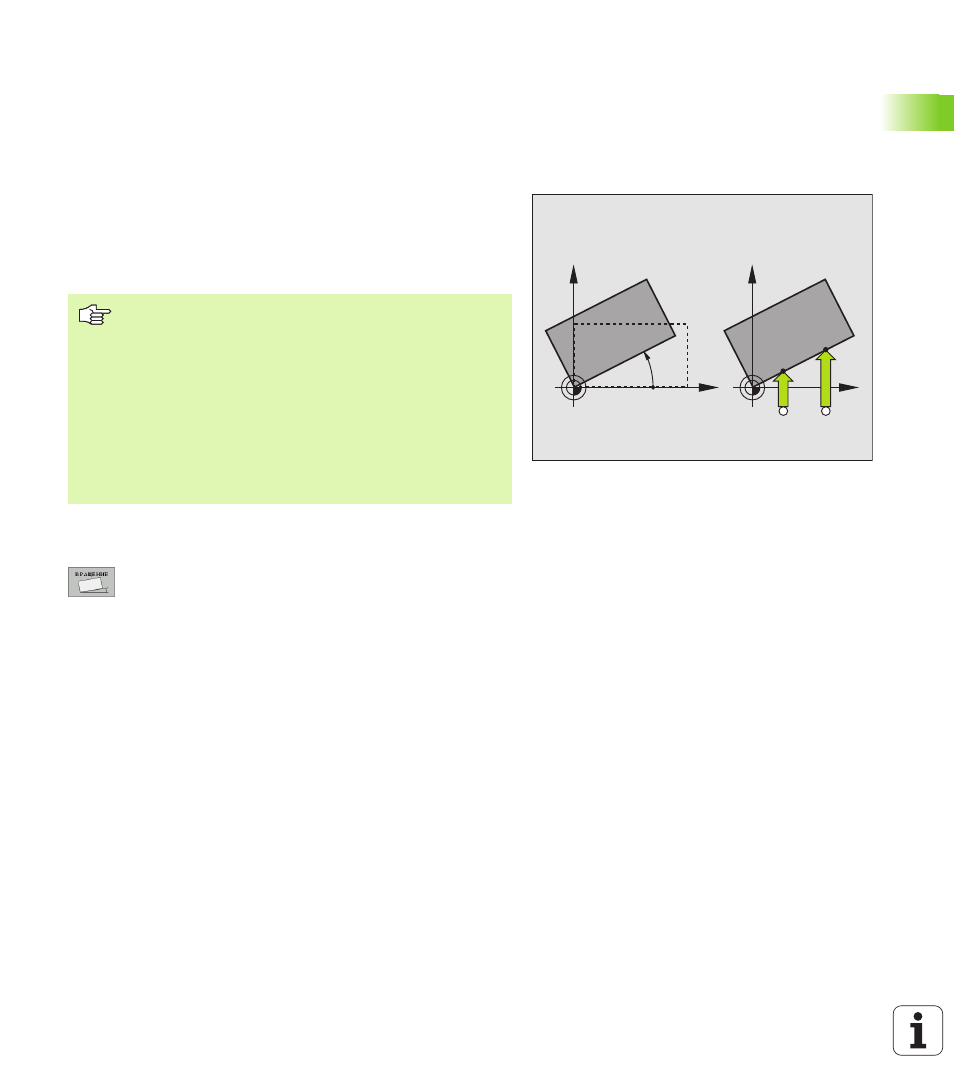

угла плоскости обработки. Смотри картину справа.
Определение поворота фона
8 Выбор функции контактирования: Softkey
КОНТАКТИРОВАНИЕ ROT нажать
8 Позиционировать зонд вблизи первой точки
контактирования
8 избрать направление контактирования
перпендикулярно к опорной оси угла: Ось и
направление избрать с помощью
программируемой клавиши
8 Контактировать: Внешнюю клавишу СТАРТ нажать
8 Позиционировать зонд вблизи второй точки
контактирования
8 Контактировать: Внешнюю клавишу СТАРТ
нажать. УЧПУ поворочивает фон и высвечивает
угол после диалога Угол поворота =
X
Y
PA
X
Y
A B
Направление контактирования для измерения кривого
положения детали избирать всегда перпендикулярно к
опорной оси угла.
Чтобы поворот фона всегда правильно рассчитывался
при отработке программы, следует в первом кадре
перемещения программировать обои координаты
плоскости обработки.
Базисный поворот можете также использвать вместе с
функцией PLANE, следует однако в данном случае
сначала активировать базисный поворот а потом
функцию PLANE.
