HEIDENHAIN iTNC 530
41
2.5
Замер
де
тал
ей
с
по
м
о
щью
3D-
зо
н
д
о
в

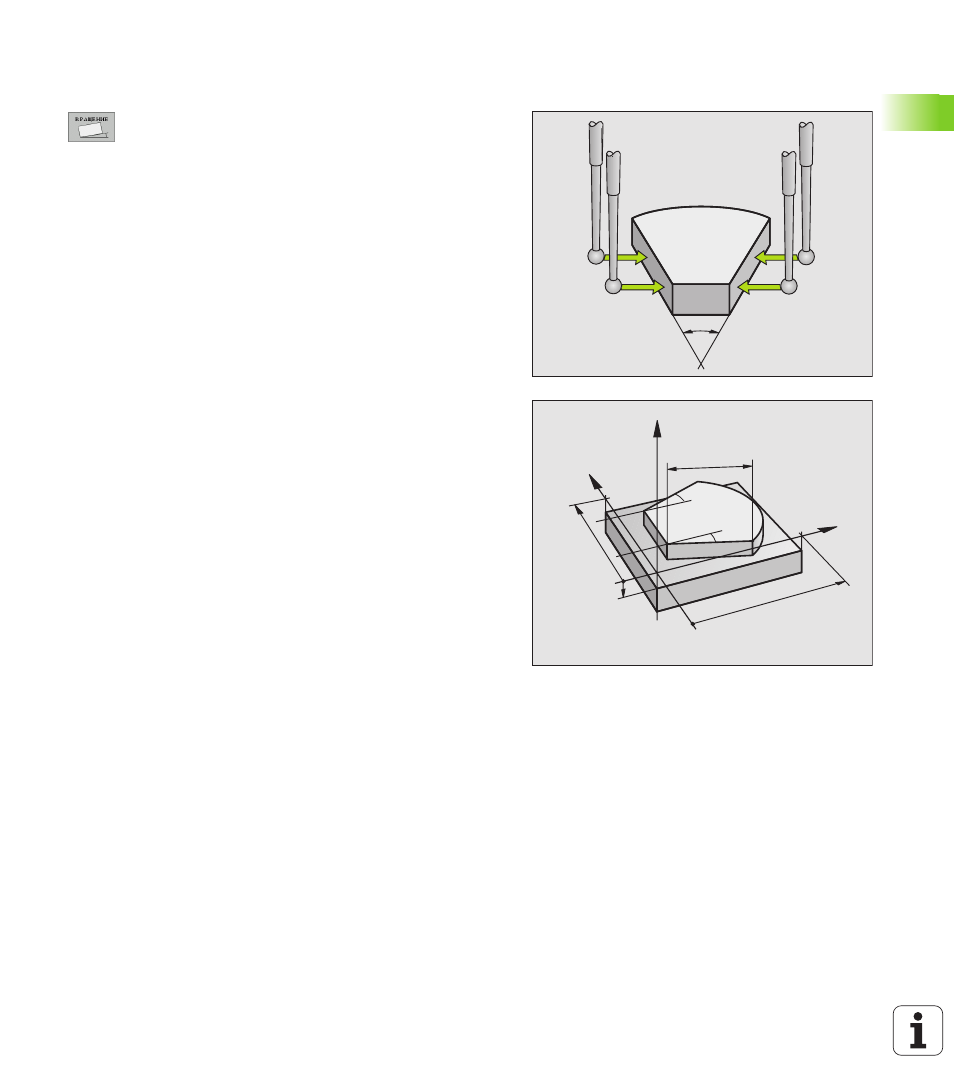

Определение угла между опорной осью угла
и гранью детали
8
Выбор функции контактирования: Softkey
КОНТАКТИРОВАНИЕ ROT нажать
8
Угол поворота: Записать указанный угол поворота,
если хотите позже восстановить выполненный
раньше поворот фона
8
Выполнить поворот фона со сравниваемым боком
(смотри “Компенсирование наклонного положения
обрабатываемой детали” на странице 31)
8
С помощью Softkey КОНТАКТИРОВАНИЕ ROT
указать угол между отсчетной осью угла и гранью
детали в качестве угла поворота
8
Сбросить поворот фона или восстановить
первичный поворот фона
8
Установить угол поворота на записанное значение
Определить угол между двумя гранями детали
8
Выбор функции контактирования: Softkey КОНТАКТИРОВАНИЕ
ROT нажать
8
Угол поворота: Записать указанный угол поворота, если хотите
позже восстановить выполненный раньше поворот фона
8
Выполнить поворот фона для первой стороны (смотри
“Компенсирование наклонного положения обрабатываемой
8
Вторую сторону контактировать как при повороте фона, угол
поворота здесь не установливать на 0!
8
С помощью Softkey КОНТАКТИРОВАНИЕ ROT указать угол РА
между гранями детали в качестве угла поворота
8
Сбросить поворот фона или восстановить первичный поворот
фона Установить угол поворота на записанное значение
PA
–10
100
α
?
α
?
L?
X
Z
Y
100
