HEIDENHAIN iTNC 530
67
3.2
Определить
ав
то
м
атиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА ПРЯМОУГ.НАРУЖИЕ
(цикл зонда 411, DIN/ISO: G411)

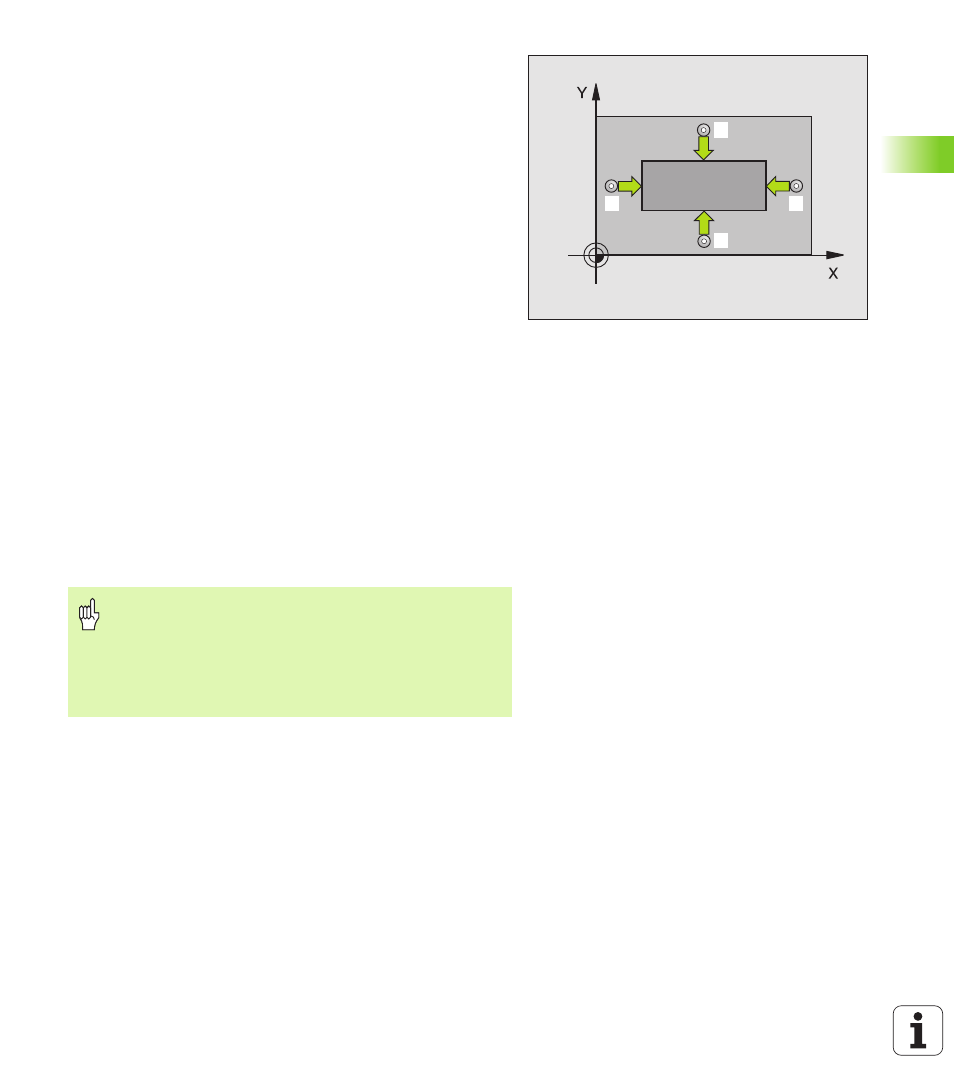

Цикл зонда 411 определяет центр прямоугольной цапфы и
установливает этот центр в качестве опорной точки.
Альтернативно УЧПУ может записывать этот центр в таблицы
нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
22) к точке контактирования
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360)
3 Затем зонд перемещается либо параллельно к оси на высоту
измерения либо линейно к следующей точке контактирования
2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а затем к
точке контактирования
4
и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 63)
6 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите длину 1. и 2. стороны цапфы
немного больше.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
4
1
3
2
