HEIDENHAIN iTNC 530 133
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к

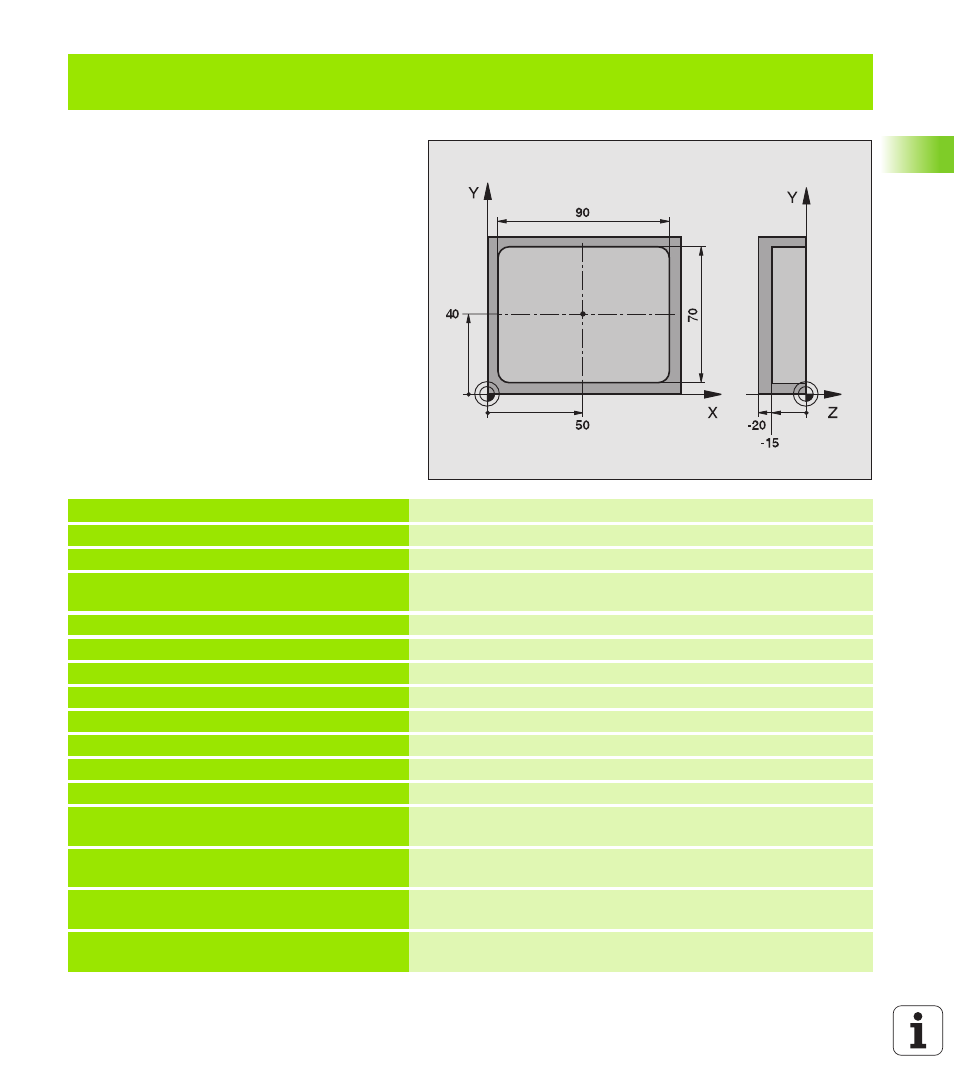

Пример: Замер прямоугольного кармана, запись результатов измерения в
протокол
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z
Вызов инструмента щуп
2 L Z+100 R0 FMA Перемещение щупа
3 TCH PROBE 423ИЗМЕРЕНИЕ
ПРЯМОУГОЛЬНИК ВНУТ.
Q273=+50 ;ЦЕНТР 1. ОСИ
Q274=+40 ;ЦЕНТР 2. ОСИ
Q282=90
;1. ДЛИНА БОКА Заданная длина в X
Q283=70 ;2. ДЛИНА БОКА Заданная длина в Y
Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q284=90.15 ;САМЫЙ БОЛЬШОЙ РАЗМЕР
1. СТОРОНЫ
Максимальный размер в X
Q285=89.95 ;НАИМЕНЬШИЙ РАЗМЕР
1. СТОРОНЫ
Наименьший размер по X
Q286=70.1 ;САМЫЙ БОЛЬШОЙ РАЗМЕР
2. СТОРОНЫ
Максимальный размер в Y
Q287=69.9 ;НАИМЕНЬШИЙ РАЗМЕР
2. СТОРОНЫ
Наименьший размер по Y
