HEIDENHAIN iTNC 530
79
3.2
Определить
ав
то
м
атиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА УГОЛ ВНУТРИ
(цикл зонда 415, DIN/ISO: G415)
Цикл зонда 415 определяет точку пересечения двух прямых и
установливает эту точку пересечения в качестве опорной точки.
Альтернативно УЧПУ может записывать эту точку в таблицы
нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
22) к первой точке контактирования

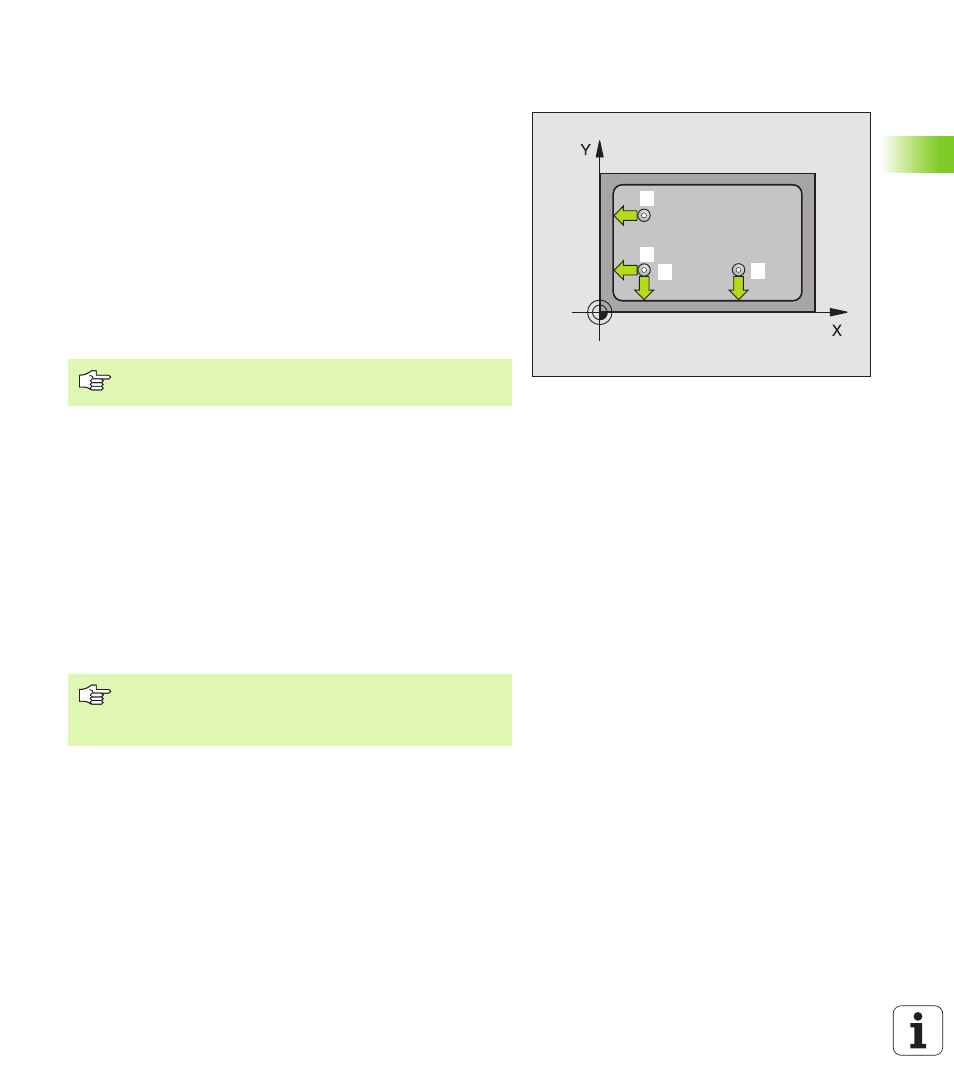

1
(смотри картина справа
вверху), определяемый в цикле. При этом УЧПУ смещает зонд
на безопасное расстояние против направлению перемещения
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360). Направление
зондирования возникает из номера угла
3 Потом зонд перемещается к следующей точке
контактирования
2
и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а затем к
точке контактирования
4
и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 63)
6 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
4
3
1
2
УЧПУ измеряет первую прямую всегда в направлении
вспомогательной оси плоскости обработки.
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
