Центр окружности в качестве опорной точки, Странице 35 – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-02) Touch Probe Cycles
Страница 35
HEIDENHAIN iTNC 530
35
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
си
сте
м
ы

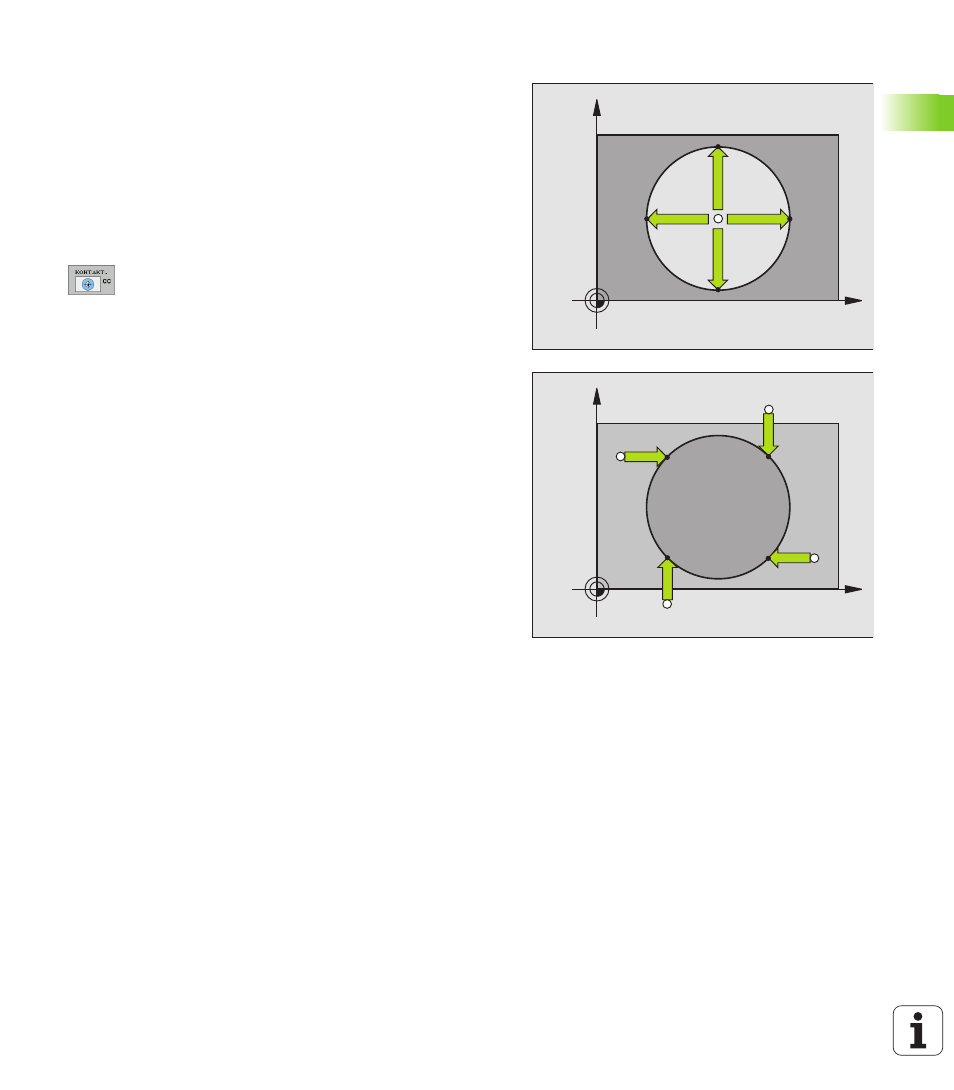

Центр окружности в качестве опорной точки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
кругообразных островов итд.можете установливать в качестве
опорных точек.
Внутренная окружность:
УЧПУ контактирует внутренную стенку окружности во всех
четырьех направлениях осей координат.
В случае прерванных окружностей (дуги окружности) можете
произвольно выбирать направление контактирования.
8
Позиционировать шарик приблизительно в центр окружности
8
Выбор функции контактирования: Softkey
КОНТАКТИРОВАНИЕ CC избрать
8
Контактировать: Внешнюю клавишу СТАРТ нажать
четырье раза. Импульсный зонд контактирует друг
за другом 4 точки внутренней стенки окружности
8
Если хотите работать с измерением отгиба (только
для станков с ориентацией шпинделя, зависит от
MP6160) Softkey 180° нажать и повторно
контактировать 4 точки внутренней стенки
окружности
8
Если хотите работать без измерения изгиба:
Нажать клавишу END
8
Опорная точка: Записать обои координаты
центра окружности в окне меню, с Softkey
УСТАНОВ.ОПОРНОЙ ТОЧКИ потвердить, или
записать значение в таблицы (смотри “Запись
результатов измерения из циклов зонда в таблицу
нулевых точек”, страница 26, или смотри “Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)”, страница 27)
8
Окончание функции контактирования: Нажать
клавишу END
Наружная окружность:
8
Позиционировать шарик вблизи первой точки контактирования
вне окружности
8
Выбор направления контактирования: Выбор соответственной
программируемой клавиши
8
Контактировать: Внешнюю клавишу СТАРТ нажать
8
Повторить операцию контактирования для остальных 3 точек.
Смотри рисунок справа внизу
8
Опорная точка: Записать координаты опорной точки, с Softkey
УСТАНОВ.ОПОРНОЙ ТОЧКИ потвердить, или записать
значение в таблицы (смотри “Запись результатов измерения из
циклов зонда в таблицу нулевых точек”, страница 26, или
смотри “Запись результатов измерения из циклов зонда в
таблицу предустановки (Preset)”, страница 27)
8
Функцию контактирования окончить: Нажать клавишу END
После контактирования УЧПУ указует актуальные координаты
центра окружности и радиус окружности PR.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
