HEIDENHAIN iTNC 530
37
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
си
сте
м
ы
Установление опорных точек через
отверстия/круговые цапфы

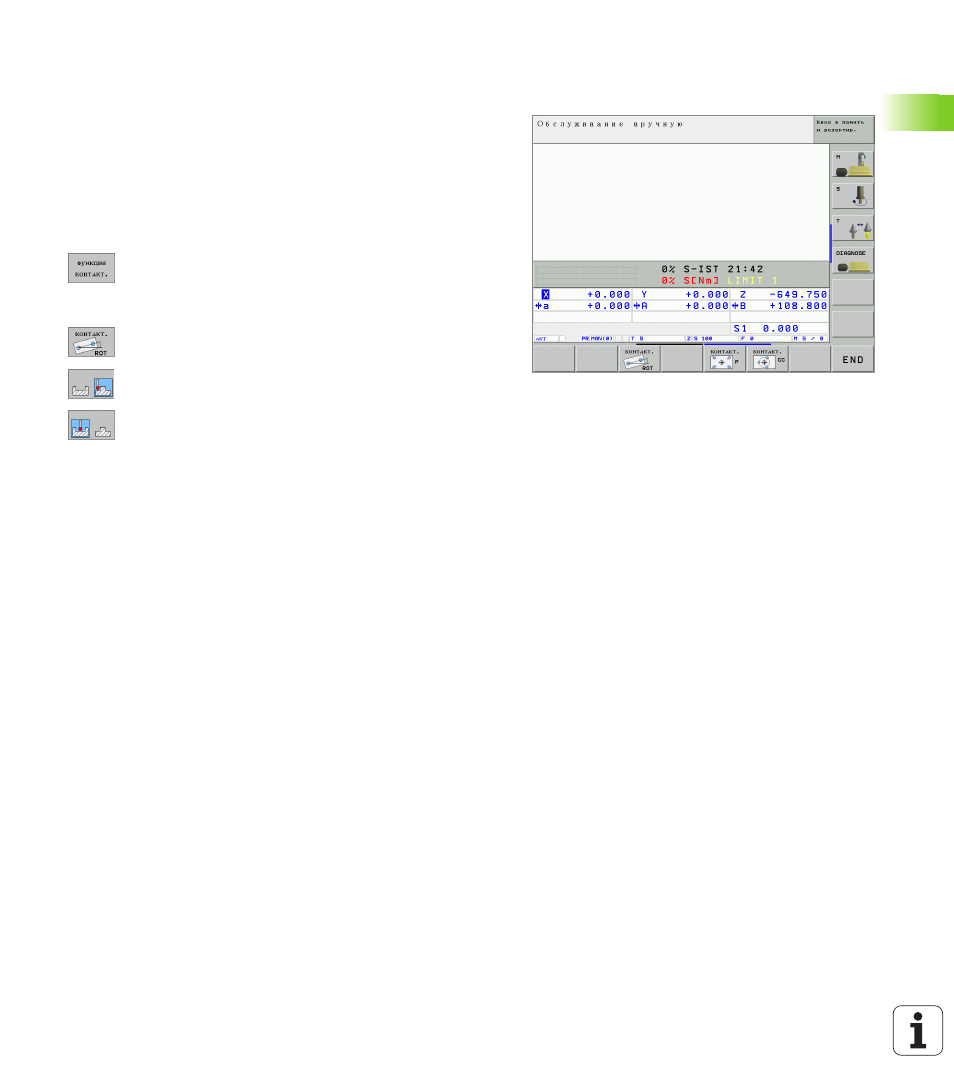

На второй линейке программируемых клавишей находятся в
распоряжении клавиши, с помощью которых возможно
использовать отверстия или круговые цапфы для установления
опорных точек.
Определить, контактируется ли отверстие или круговая
цапфа
При основной настройке отверстия контактируются.
8
Выбор функции контактирования: Softkey
ФУНКЦИЯ КОНТАКТИРОВАНИЯ нажать, дальше
переключать линейку программируемых
клавишей.
8
Выбор функции контактирования: Нпр. Softkey
КОНТАКТИРОВАНИЕ ROT нажать
8
Контактирование кругообразных цапф:
определить через программируемую клавишу
8
Контактирование отверстий: определить через
программируемую клавишу
Контактирование отверстий
Предпозиционировать зонд приблизительно в центр отверстия.
После нажатия внешней клавиши СТАРТ, УЧПУ контактирует
автоматически четырье точки стенки отверстия.
Затем перемещаем зонд к следующему отверстию и
контактируем его таким же образом. УЧПУ повторяет эту
операцию так часто, пока все отверстия не будут контактированы.
Контактирование кругообразной цапфы
Позиционировать зонд вблизи первой точки контактирования
цапфы. Через программируемую клавишу избрать направление
контактирования, выполнить операцию с помощью внешней
клавиши СТАРТ. Операцию повторить четырье раза.
