Страница 34
34
2 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
си
сте
м
ы

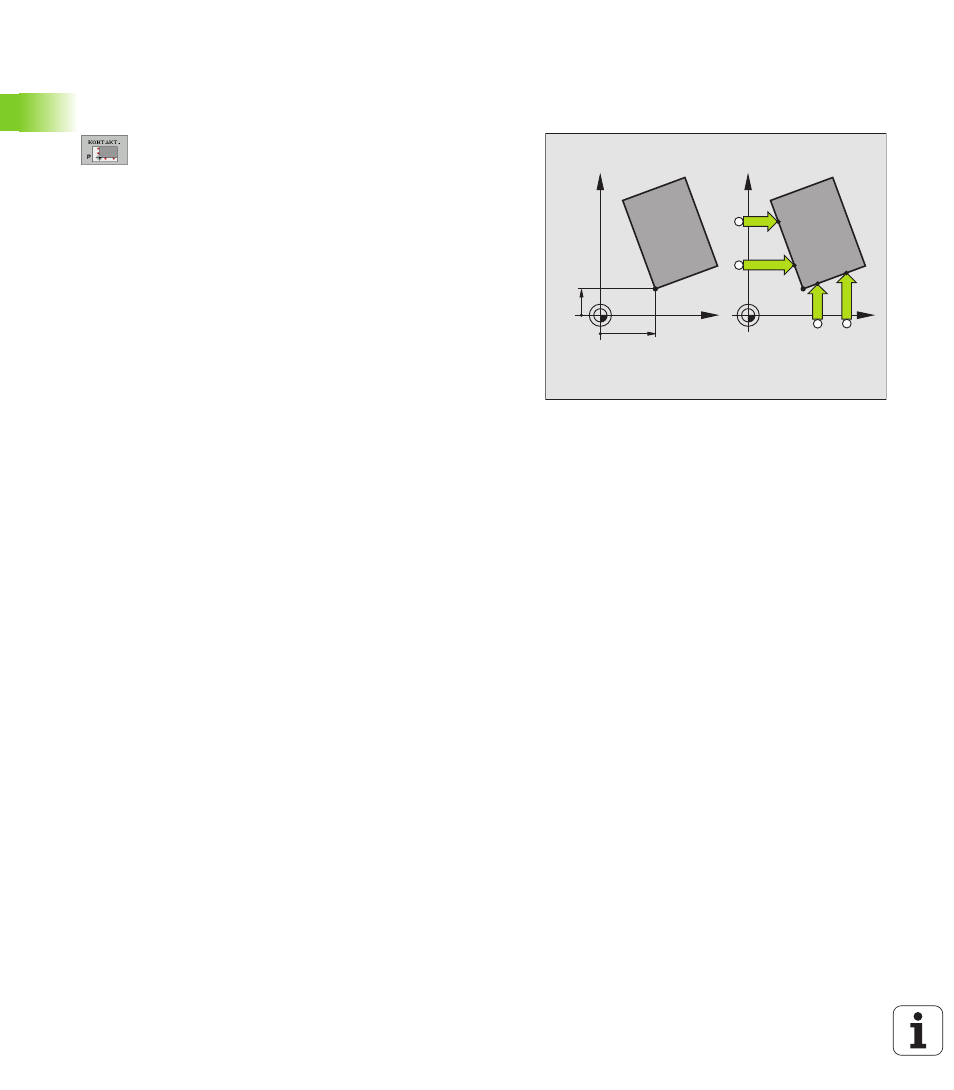

Угол в качестве опорной точки – переписать
точки, контактированные для поворота фона
(смотри картина справа)
8
Выбор функции контактирования: Softkey
КОНТАКТИРОВАНИЕ Р нажать
8
Точки контактирования из поворота фона ?:
Клавишу ENT нажать, для переписи координат
точек контактирования
8
Позиционировать зонд вблизи первой точки
контактирования на грань детали, не
контактированной для поворота фона
8
Выбор направления контактирования: Избрать
через программируемую клавишу
8
Контактировать: Внешнюю клавишу СТАРТ нажать
8
Позиционировать зонд вблизи второй точки
контактирования на той же самой грани
8
Контактировать: Внешнюю клавишу СТАРТ нажать
8
Опорная точка: Записать обои координаты
опорной точки в окне меню, с Softkey
УСТАНОВ.ОПОРНОЙ ТОЧКИ потвердить, или
записать значение в таблицы (смотри “Запись
результатов измерения из циклов зонда в таблицу
нулевых точек”, страница 26, или смотри “Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)”, страница 27)
8
Функцию контактирования окончить: Нажать
клавишу END
Угол в качестве опорной точки – не
переписывать точек, контактированных для
поворота фона
8
Выбор функции контактирования: Softkey КОНТАКТИРОВАНИЕ
Р нажать
8
Точки контактирования из поворота фона ?: С помощью
клавиши NO ENT отрицать (вопрос диалога появляется только,
если оператор выполнил до этого поворот фона)
8
Обои грани детали контактировать дважды
8
Опорная точка: Записать координаты опорной точки, с Softkey
УСТАНОВ.ОПОРНОЙ ТОЧКИ потвердить, или записать
значение в таблицы (смотри “Запись результатов измерения из
циклов зонда в таблицу нулевых точек”, страница 26, или
смотри “Запись результатов измерения из циклов зонда в
таблицу предустановки (Preset)”, страница 27)
8
Функцию контактирования окончить: Нажать клавишу END
P
X=?
Y=?
X
Y
P
X
Y
