HEIDENHAIN TNC 320

73

3.1

Основные

по

л

о

ж

е

ния

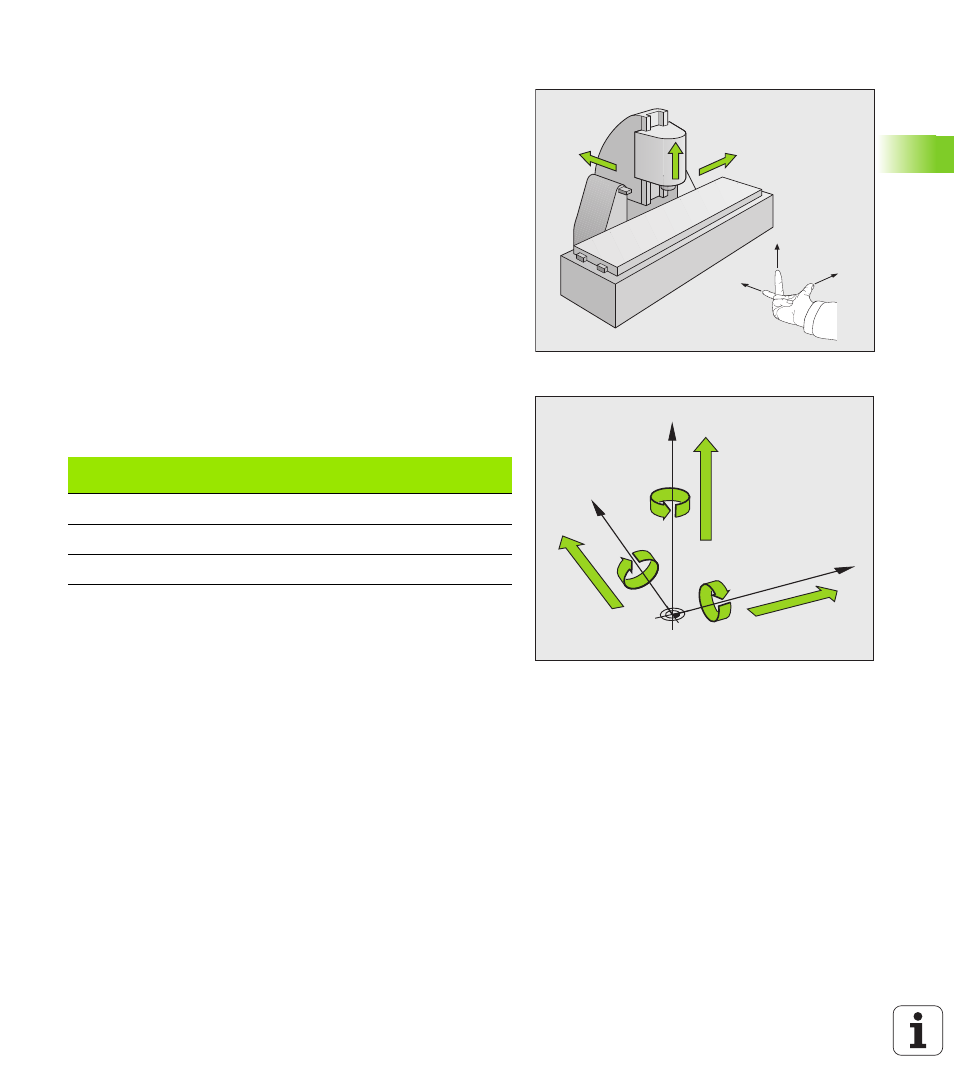

Система привязки фрезерных станков

При обработке заготовки на фрезерном станке в общем случае

применяется декартова система координат. На рисунке справа

показана связь между декартовой системой координат и осями

станка. Правило правой руки служит ориентиром, облегчающим

запоминание: если средний палец указывает направление оси

инструмента от заготовки к инструменту, то он показывает

направление Z+, большой палец - направление X+, а

указательный - направление Y+.

Предлагаемое на выбор количество осей, которыми управляет

TNC 320, может достигать 5 осей. Кроме главных осей X, Y и Z

существуют параллельные дополнительные оси U, V и W. Оси

вращения обозначаются буквами A, B и C. На рисунке справа

внизу показана связь дополнительных осей или осей вращения с

главными осями.

Обозначение осей на фрезерных станках

Оси X, Y и Z на Вашем фрезерном станке также обозначаются как

ось инструмента, главная ось (1-я ось) и вспомогательная ось (2-

я ось). Расположение оси инструмента определяется

взаимосвязью между главной и вспомогательной осью.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z

Ось инструмента

Главная ось

Вспомогательная

ось

X

Y

Z

Y

Z

X

Z

X

Y
