HEIDENHAIN TNC 320
189
7.6
Примеры
программиров
ания
7.6 Примеры программирования

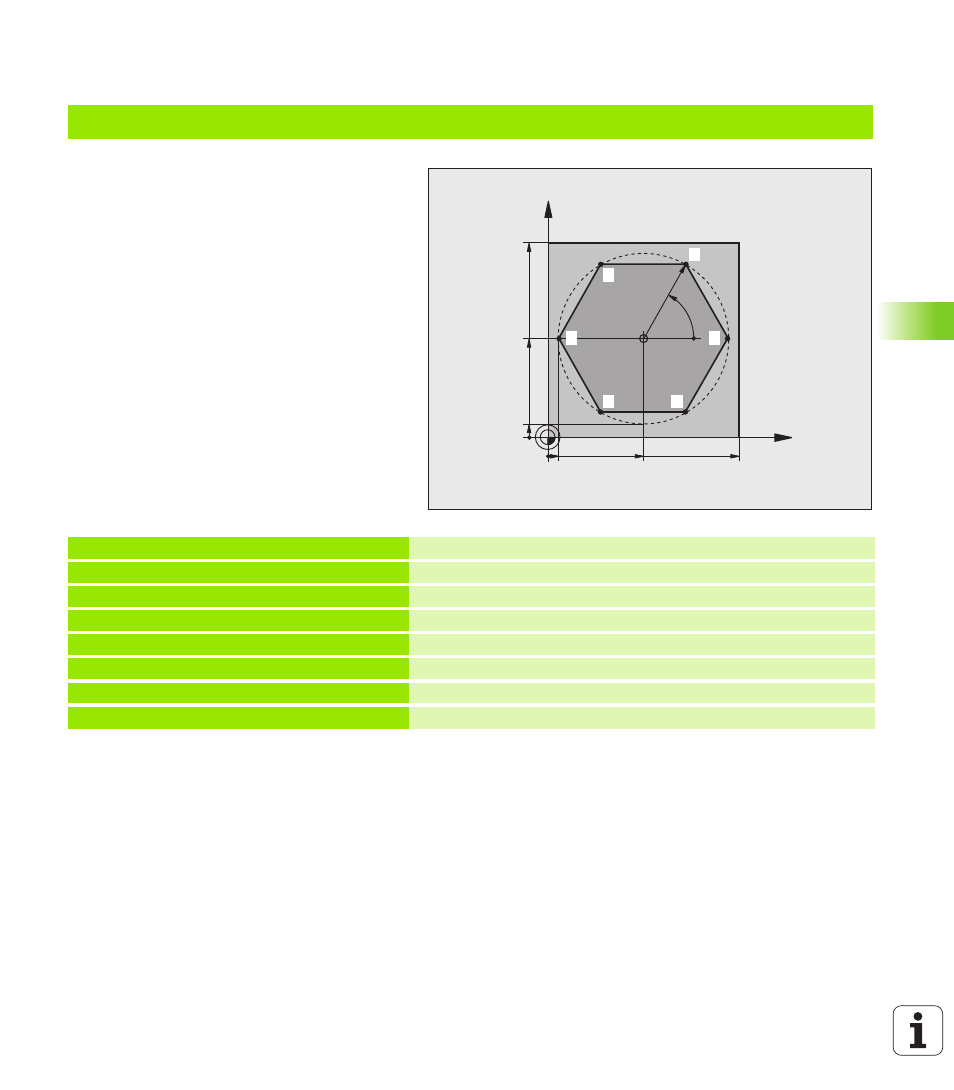

Пример: фрезерование контура несколькими врезаниями
Выполнение программы
Предварительно установите инструмент на
верхнюю кромку заготовки
Введите врезание в приращениях
Фрезерование контура
Повторение врезания и фрезерования
контура
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Отвод инструмента
N50 I+50 J+50 *
Установка полюса
N60 G10 R+60 H+180 *
Предварительное позиционирование плоскости обработки
N70 G01 Z+0 F1000 M3 *
Установка инструмента на верхнюю кромку заготовки
X
Y
50
100
50
CC
5
100
R45
60°
5
4
1
2
6
5
3
