Страница 36: 3 программиров ание перв ой части
36
Первые шаги в работе с TNC 320
1.3
Программиров
ание
перв
ой
части

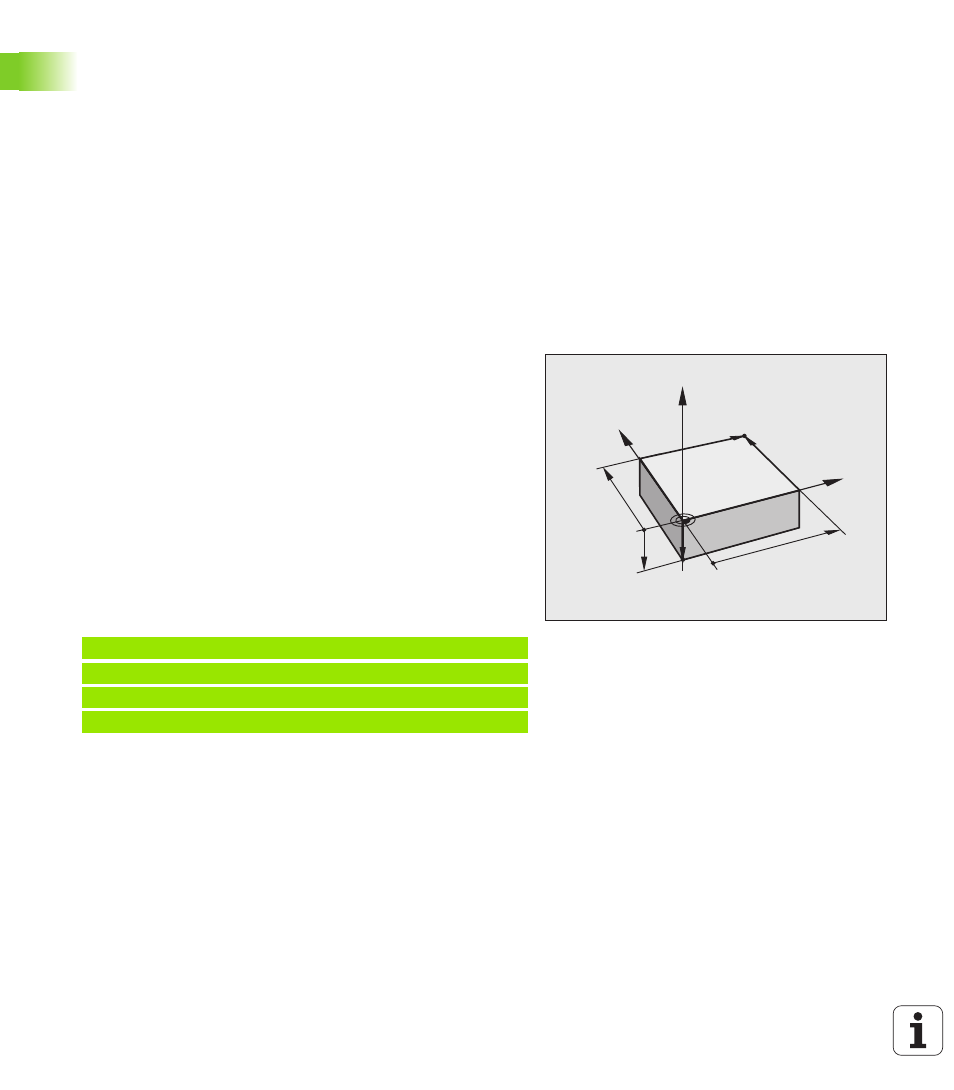

Определение заготовки
Сразу после того, как будет открыта новая программа, ЧПУ
запустит диалоговое окно ввода определения заготовки. В
качестве определения заготовки всегда используется
параллелепипед, для которого задаются MIN- и MAX-точка
относительно выбранной точки привязки.
После открытия оператором новой программы ЧПУ
автоматически вводит определение заготовки и запрашивает
необходимые данные заготовки:
U
Ось шпинделя Z - Плоскость XY: введите активную ось
шпинделя. G17 записывается как предварительная настройка,
назначается кнопкой ENT
U
Определение заготовки: минимум X: наименьшая X-координата
заготовки относительно точки привязки, например, 0;
подтвердите кнопкой ENT
U
Определение заготовки: минимум Y: наименьшая Y-координата
заготовки относительно точки привязки, например, 0;
подтвердите кнопкой ENT
U
Определение заготовки: минимум Z: наименьшая Z-координата
заготовки относительно точки привязки, например, -40;
подтвердите кнопкой ENT
U
Определение заготовки: максимум X: наибольшая X-координата
заготовки относительно точки привязки, например, 100;
подтвердите кнопкой ENT
U
Определение заготовки: максимум Y: наибольшая Y-координата
заготовки относительно точки привязки, например, 100;
подтвердите кнопкой ENT
U
Определение заготовки: максимум Z: наибольшая Z-координата
заготовки относительно точки привязки, например, 0;
подтвердите кнопкой ENT
Примеры NC-кадров
Подробная информация по данной теме
Определение заготовки: (смотри страница 78)
Y
X
Z
MAX
MIN
-40
100
100
0
0
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
