7.2 Подпрограммы

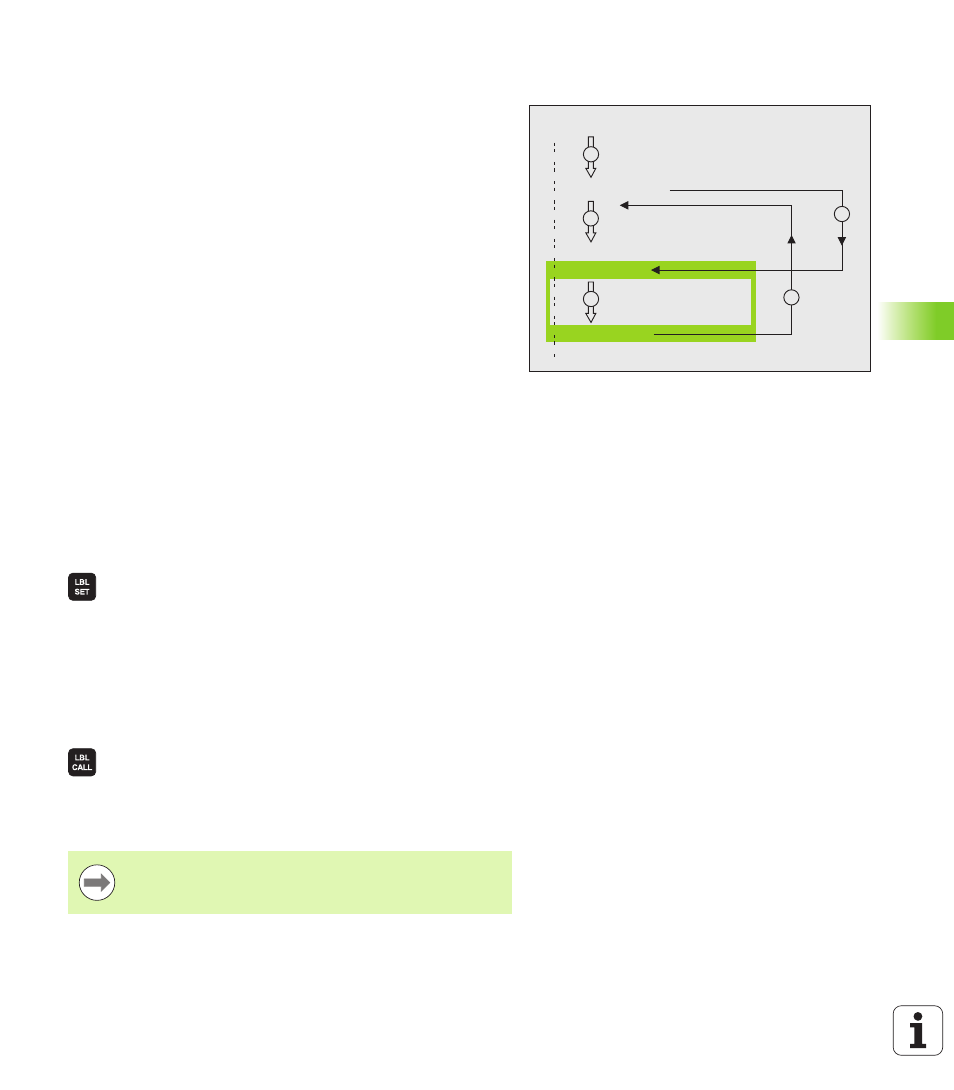

Принцип работы
1 Система ЧПУ выполняет программу обработки до тех пор,
пока не будет вызвана подпрограмма Ln,0
2 С этого момента система ЧПУ отрабатывает вызванную
подпрограмму до конца подпрограммы G98 L0
3 Затем ЧПУ продолжает выполнять программу обработки с
того кадра, который следует за вызовом подпрограммы Ln,0
Указания для программирования
Главная программа может содержать до 254 подпрограмм
включительно
Подпрограммы можно вызывать в любой последовательности и
так часто, как это необходимо
Запрещено задавать подпрограмму так, чтобы она вызывала
саму себя
Подпрограммы следует программировать в конце главной
программы (за кадром с M2 или M30)
Если подпрограммы находятся в программе обработки перед
кадром с M2 или M30, то они отрабатываются без вызова не
менее одного раза
Программирование подпрограммы
U
Обозначение начала: нажмите клавишу LBL SET
U
Введите номер подпрограммы. Если нужно
использовать имя МЕТКИ: для перехода в вводу
текста нажмите Softkey LBL-NAME
U
Обозначение конца: нажмите клавишу LBL SET и
введите номер метки “0”
Вызов подпрограммы
U
Вызов подпрограммы: нажмите клавишу LBL CALL
U
Номер метки: введите номер метки вызываемой
подпрограммы. Если нужно использовать имя
МЕТКИ: для перехода к вводу текста нажмите
Softkey LBL-NAME
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
Запрещается применять G98 L 0, так как ее
использование соответствует вызову конца
подпрограммы.
