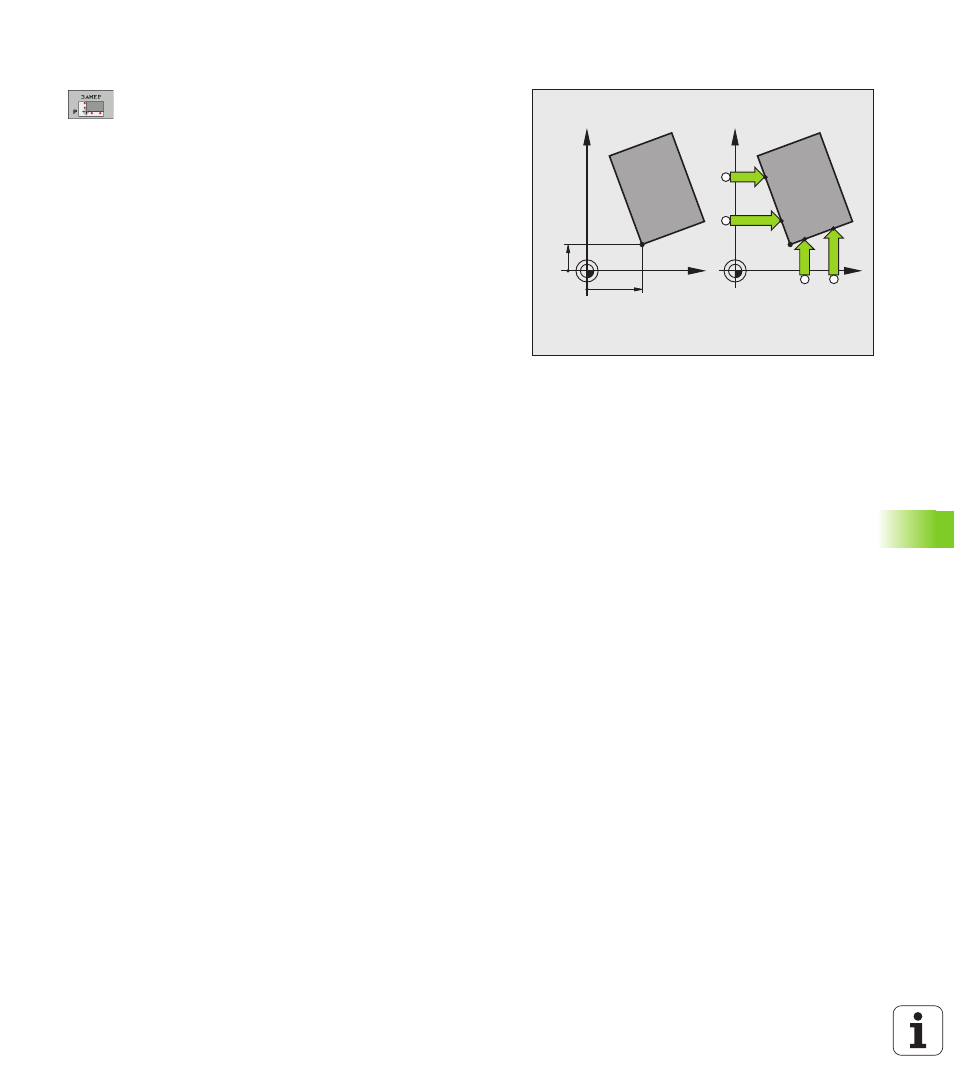

Угол в качестве точки привязки
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ P
U
Переместите измерительный щуп к первой точке
измерения на первой кромке заготовки.
U
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания на той же кромке
U
Ощупывание: нажмите внешнюю кнопку START
U
Переместите измерительный щуп к первой точке
измерения на второй кромке заготовки.
U
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания на той же кромке
U
Ощупывание: нажмите внешнюю кнопку START
U
Точка привязки: введите обе координаты точки
привязки в окно меню, нажимая softkey УСТ.
ТОЧКУ ПРИВЯЗКИ или смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу предустановок”, страница 330
U
Завершение функции ощупывания: нажмите
Softkey КОНЕЦ
P
X=?
Y=?
X
Y
P
X
Y
