334 Ручное управление и наладка
12.7
Выв
ерка
за
го
то
в
ки
с
по
м
о
щью
из
мерительног
о
щупа
12.7 Выверка заготовки с помощью
измерительного щупа
Введение

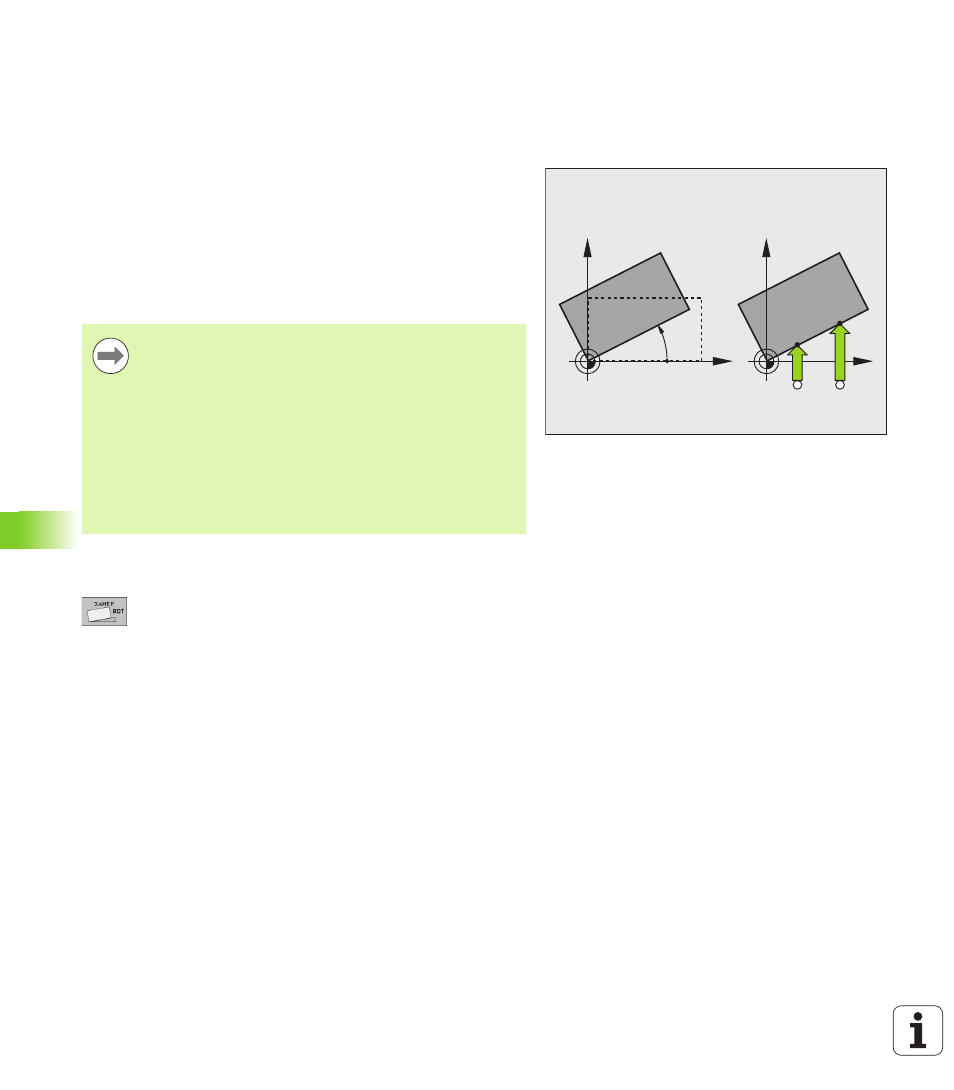

Система ЧПУ компенсирует наклонное закрепление заготовки на
основе расчета с помощью "разворота плоскости обработки".
Для этого ЧПУ назначает в качестве угла разворота угол,
образуемый поверхностью заготовки и опорной осью угла
плоскости обработки. См. рис. справа.
В зависимости от оси инструмента система ЧПУ сохраняет
разворот плоскости обработки в графах SPA, SPB или SPC
таблицы предустановок.
Определение разворота плоскости обработки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Позиционируйте измерительный щуп вблизи
первой точки ощупывания
U Выберите направление ощупывания,
перпендикулярное опорной оси угла: выберите
ось и направление с помощью Softkey
U Ощупывание: нажмите внешнюю кнопку START
U Позиционируйте измерительный щуп вблизи
второй точки ощупывания
U Ощупывание: нажмите внешнюю кнопку START.
Система ЧПУ определит разворот плоскости
обработки и отобразит угол за диалогом Угол
разворота =
U Активируйте разворот плоскости обработки:
нажмите клавшу Softkey УСТ. РАЗВОРОТ ПЛОСК.
ОБРАБОТКИ
U Завершите функцию ощупывания, нажав клавишу
КОНЕЦ
X
Y
PA
X
Y
A B
Всегда выбирайте направление ощупывания
наклонного положения заготовки, перпендикулярное
опорной оси угла.
Для правильного расчета разворота плоскости
обработки при выполнении программы следует
программировать обе координаты плоскости
обработки в первом кадре перемещения.
Разворот плоскости обработки также можно
использовать в комбинации с PLANE-функцией; в
таком случае следует сначала активировать разворот
плоскости обработки, а затем PLANE-функцию.
