Ручное управление и наладка
12.6
К
а
либровка
3D-
щупов

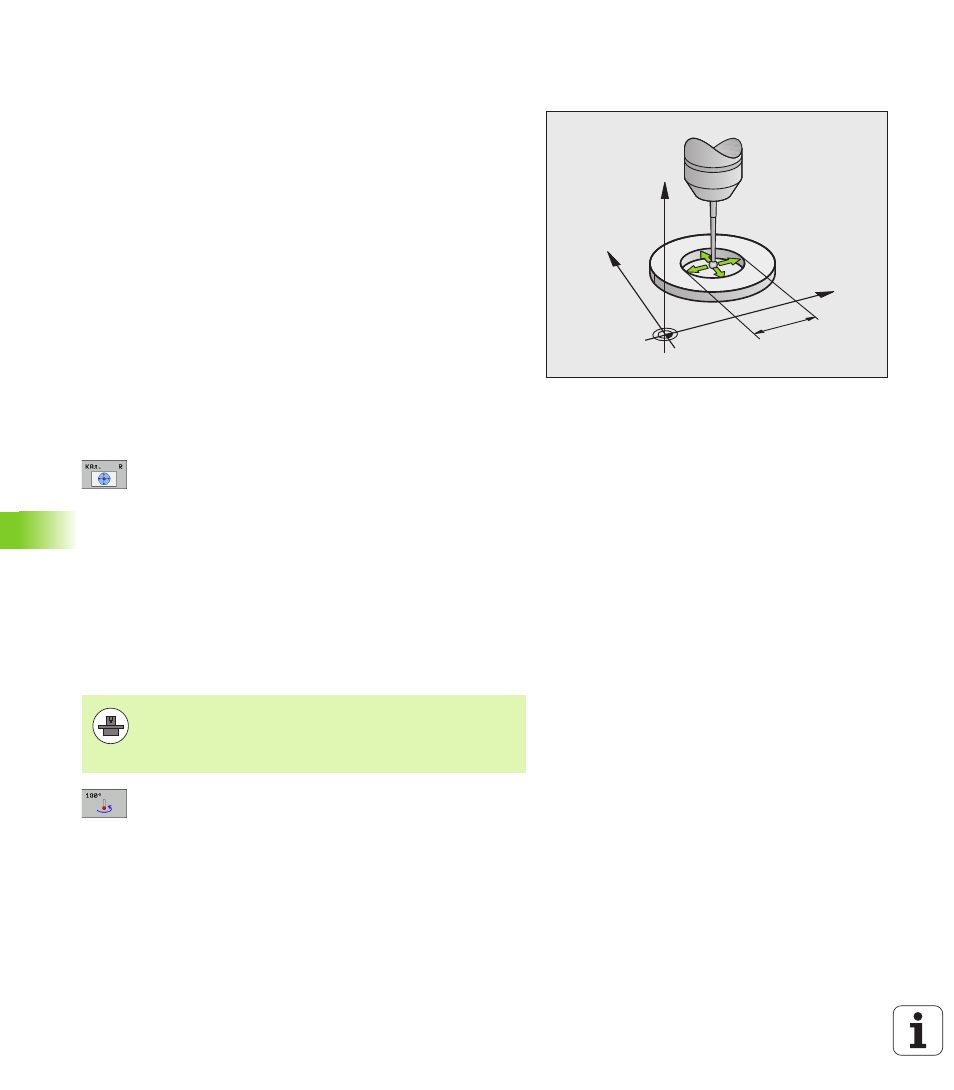

Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
В зависимости от записи в колонке TRACK табицы измерительных
щупов (установка шпинделя активна/неактивна), стандартная
операция калибровки может выполняться по-разному. В то время,
как при активной установке шпинделя операция калибровки
осуществляется с помощью единственного NC-старта, в случае
неактивной установки шпинделя оператор может решить, следует
выполнять калибровку смещения центра или нет.
Во время калибровки смещения центра система ЧПУ
поворачивает трехмерный измерительный щуп на 180°. Поворот
выполняется через дополнительную функцию, закладываемую
производителем станка в параметре mStrobeUTurn.
При выполнении ручной калибровки следует действовать
следующим образом:
U
В режиме ручного управления позиционируйте наконечник
щупа в отверстии регулировочного кольца
U
Выберите функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
нажмите Softkey KAL. R
U
Выберите ось инструмента, введите радиус
регулировочного кольца
U
Ощупывание: 4 раза нажмите внешнюю кнопку
START. Трехмерный измерительный щуп измерит
по одной позиции отверстия в каждом
направлении оси и рассчитает рабочий радиус
наконечника щупа
U
Для завершения действия функции калибровки
нажмите Softkey КОНЕЦ
U
Определите смещение центра наконечника щупа:
нажмите Softkey 180°. Система ЧПУ повернет
измерительный щуп на 180°
U
Ощупывание: 4 раза нажмите внешнюю кнопку
START. Трехмерный измерительный щуп измерит
по одной позиции отверстия в каждом
направлении оси и рассчитает смещение центра
измерительного щупа
Y
X
Z
10
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
