356

Тест программы и отработка программы

14.1

Гр

аф

и

ка

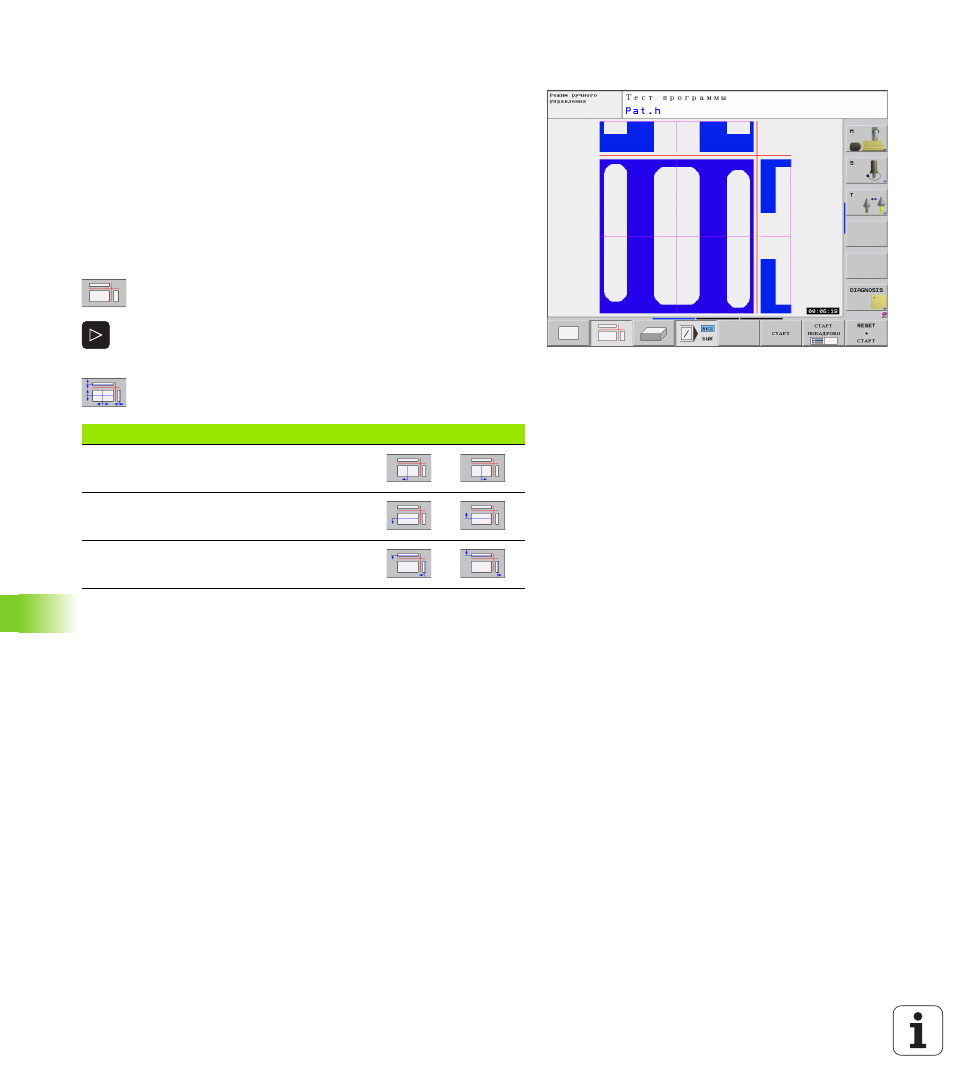

Изображение в 3 плоскостях

На рисунке показан вид сверху с двумя сечениями, как на

техническом чертеже. Символ слева под графикой указывает на

то, выполнено ли изображение согласно методу проекции 1 или

методу проекции 2 стандарта DIN 6, часть 1 (выбирается с

помощью MP7310).

Если используется изображение в 3 плоскостях, можно применять

функции увеличения фрагмента, смотри „Увеличение

фрагмента”, страница 358.

Дополнительно можно смещать плоскость резки, используя

клавиши Softkey:

U

Нажмите Softkey для изображения заготовки в 3

плоскостях

U

Переключайте панели Softkey до тех пор, пока не

появится Softkey для выбора функции смещения

плоскости резки

U

Выберите функции для смещения плоскости резки:

ЧПУ отобразит следующие клавиши Softkey

Положение плоскости резки отображается на дисплее во время

перемещения.

Базовая настройка плоскости резки выбрана так, что на плоскости

обработки она находится в центре заготовки, а по оси

инструмента - на верхней кромке заготовки.

Функция

Softkey

Сместите вертикальную плоскость резки

вправо или влево

Сместите вертикальную плоскость резки

вперед или назад

Сместите горизонтальную плоскость

резки вверх или вниз
