11.2 PLANE-функция: наклон
плоскости обработки (ПО-
опция 1)
Введение
PLANE-функция (англ. plane = плоскость) - эффективная
функция, с помощью которой можно различными способами
определять наклонную плоскость обработки.
Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают
требуемую плоскость обработки независимо от фактических осей
вращения станка. Предлагаются следующие возможности:
Функции наклона плоскости обработки должны быть
активированы производителем станка!
PLANE-функцию, как правило, можно использовать на
станках, на которых имеется не менее двух осей
вращения (стол и/или головка). Исключение: функция
PLANE AXIAL может быть использована также в том
случае, если у станка есть в наличии или активна лишь
одна ось вращения.

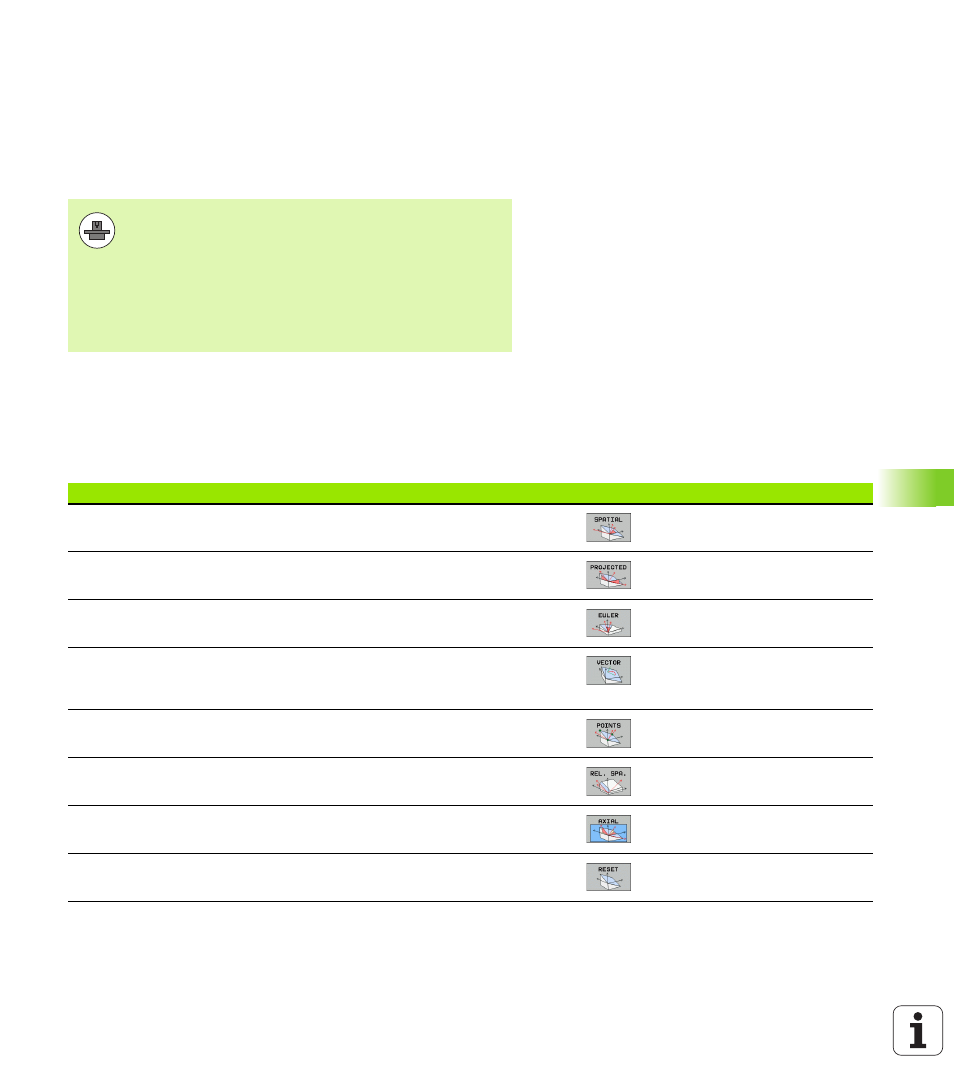

Функция
Требуемые параметры
Softkey
Страница
SPATIAL
Три пространственных угла SPA, SPB, SPC
PROJECTED
Два угла проекции PROPR и PROMIN, а также
угол вращения ROT
EULER
Три угла Эйлера: прецессия (EULPR), нутация
(EULNU) и вращение (EULROT),
VECTOR
Вектор нормали для определения плоскости и
базисный вектор для определения направления
наклонной оси X
POINTS
Координаты трех произвольных точек
наклоняемой плоскости
RELATIV
Отдельно взятый, инкрементально действующий
пространственный угол
AXIAL
До трех абсолютных или инкрементальных
межосевых углов A, B, C
RESET
Сброс PLANE-функции
