HEIDENHAIN TNC 320 147
5.3
Коррекция
инстр
умента

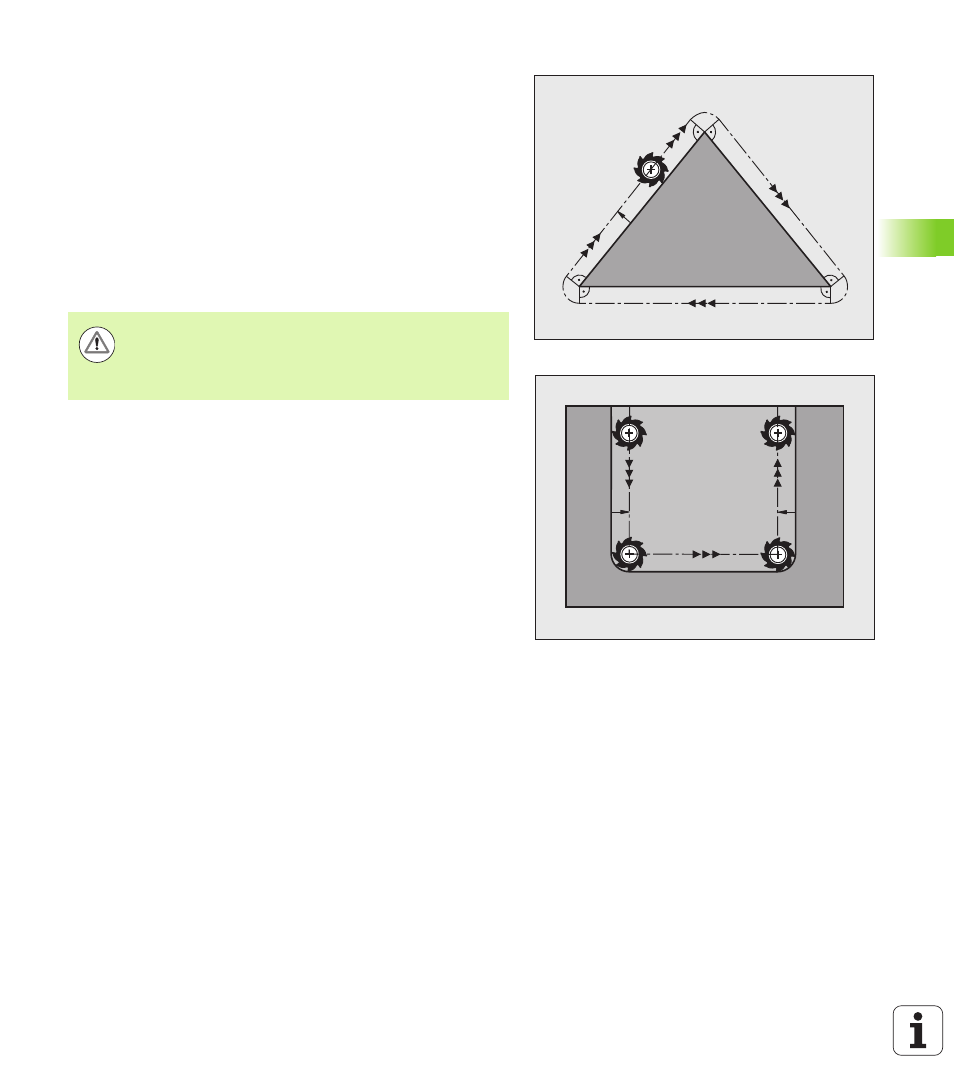

Коррекция на радиус: обработка углов
„ Внешние углы:
Если была задана поправка на радиус, то система ЧПУ ведет
инструмент на внешних углах по переходному радиусу. При
необходимости система ЧПУ уменьшает подачу на внешних
углах, например, при резком изменении направления.
„ Внутренние углы:
На внутренних углах система ЧПУ рассчитывает точку
пересечения траекторий, по которым центр инструмента
перемещается после коррекции. От этой точки инструмент
перемещается вдоль следующего элемента контура. Таким
образом, предотвращается повреждение внутренних углов
заготовки. Из этого следует, что произвольный выбор величины
радиуса инструмента для определенного контура не
допускается.
RL
RL RL
Внимание, опасность столкновения!
Не следует задавать точку старта или конечную точку
при внутренней обработке в угловой точке контура,
так как при этом он может быть поврежден.
