Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-04) ISO programming
Страница 295
HEIDENHAIN TNC 320
295
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
Определение плоскости обработки через два
вектора: PLANE VECTOR
Применение
Определение плоскости обработки через два вектора можно
использовать в том случае, если CAD-система ЧПУ может
рассчитать вектор базиса и вектор нормали к наклонной
плоскости обработки. Нормированный ввод не требуется. ЧПУ
выполняет внутренний расчет нормирования так, что оператор
может вводить значения от -9.999999 до +9.999999.

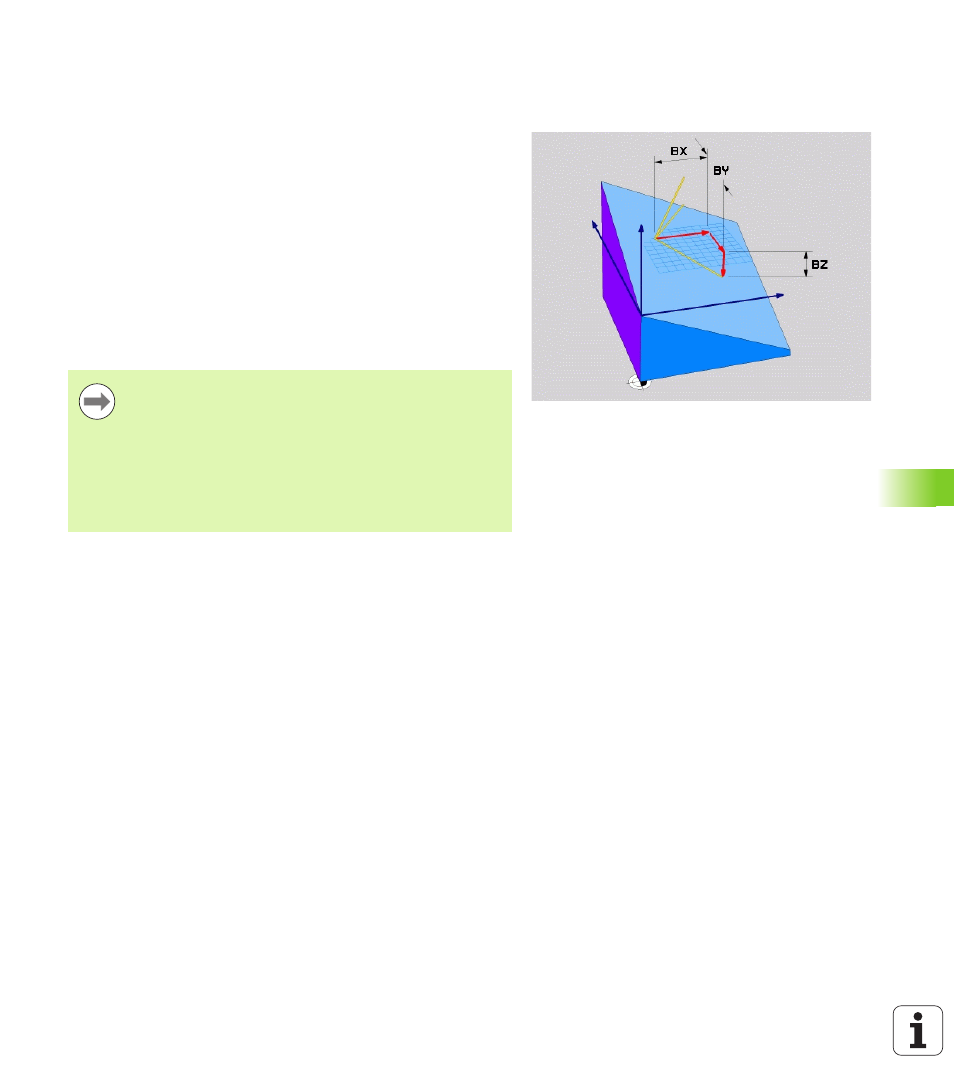

Базисный вектор, который требуется для определения плоскости
обработки, определяется тремя составляющими BX, BY и BZ (см.
рис. справа вверху). Вектор нормали определяется
составляющими NX, NY и NZ.
Базисный вектор определяет направление оси X на наклонной
плоскости обработки, вектор нормали определяет направление
плоскости обработки и перпендикулярен к нему.
Учитывайте перед программированием
ЧПУ выполняет внутренний расчет соответствующих
нормированных векторов из введенных оператором
значений.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
