200
Программирование: Q-параметры
8.2
Гр
уппы
де
тал
ей
–
испо
льз
о
в
ание
Q-
параме
тров
вм
ес
то
чис
л
овых
зна
ч
ений
8.2 Группы деталей –
использование Q-параметров
вместо числовых значений
Применение
С помощью функции Q-параметров D0: ПРИСВОЕНИЕ можно
присваивать Q-параметрам числовые значения. В этом случае в
программе обработки вместо числового значения будет
использоваться определенный Q-параметр.
Примеры NC-кадров
Для технологических групп деталей можно, например,
запрограммировать в Q-параметре типичные размеры заготовки.
Для обработки отдельных деталей следует присвоить каждому
параметру соответствующее числовое значение.
Пример

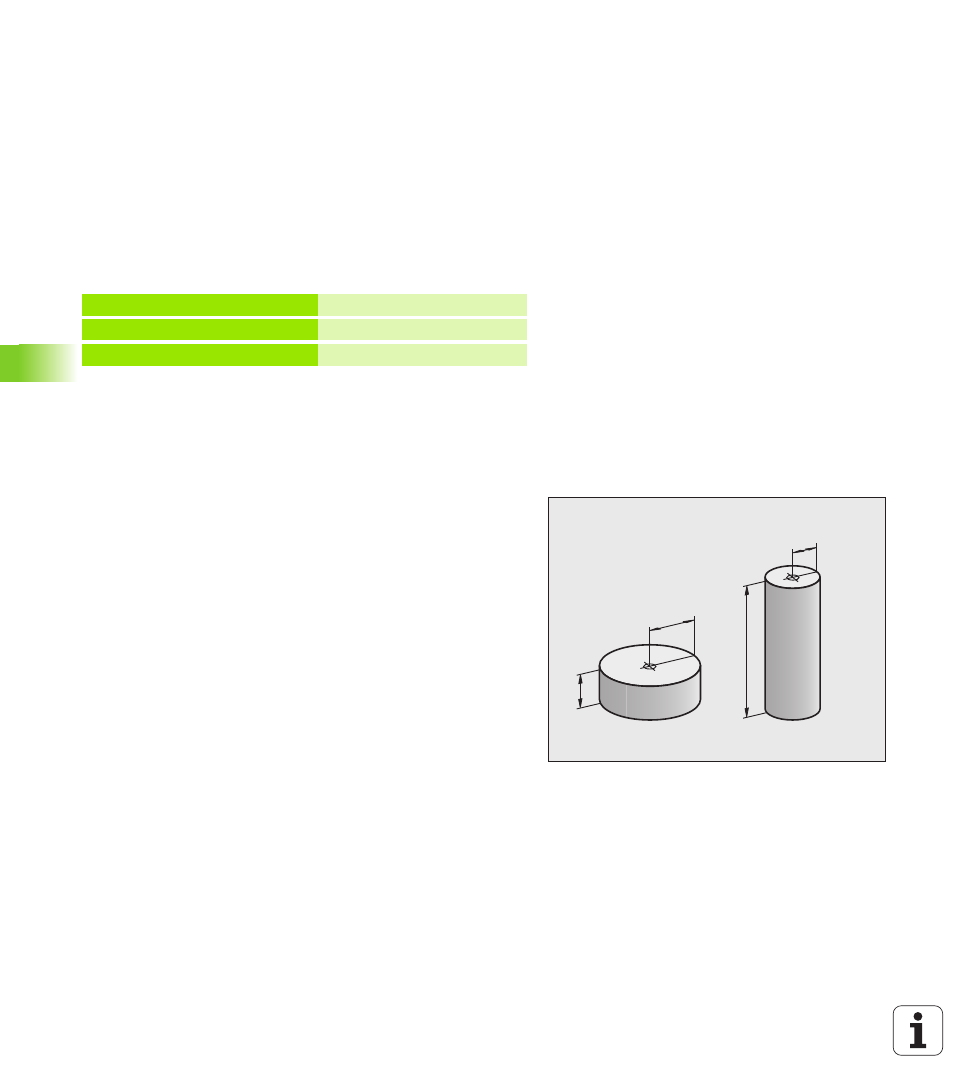

Цилиндр с применением Q-параметров
N150 D00 Q10 P01 +25 *
Присвоение
...
Q10 получает значение 25
N250 G00 X +Q10 *
Соответствует G00 X +25
Z1
Q1
Q2
Z2
Q1
Q2
Радиус цилиндра
R = Q1
Высота цилиндра
H = Q2
Цилиндр Z1
Q1 = +30
Q2 = +10
Цилиндр Z2
Q1 = +10
Q2 = +50
