5.3
Коррекция
инстр
умента

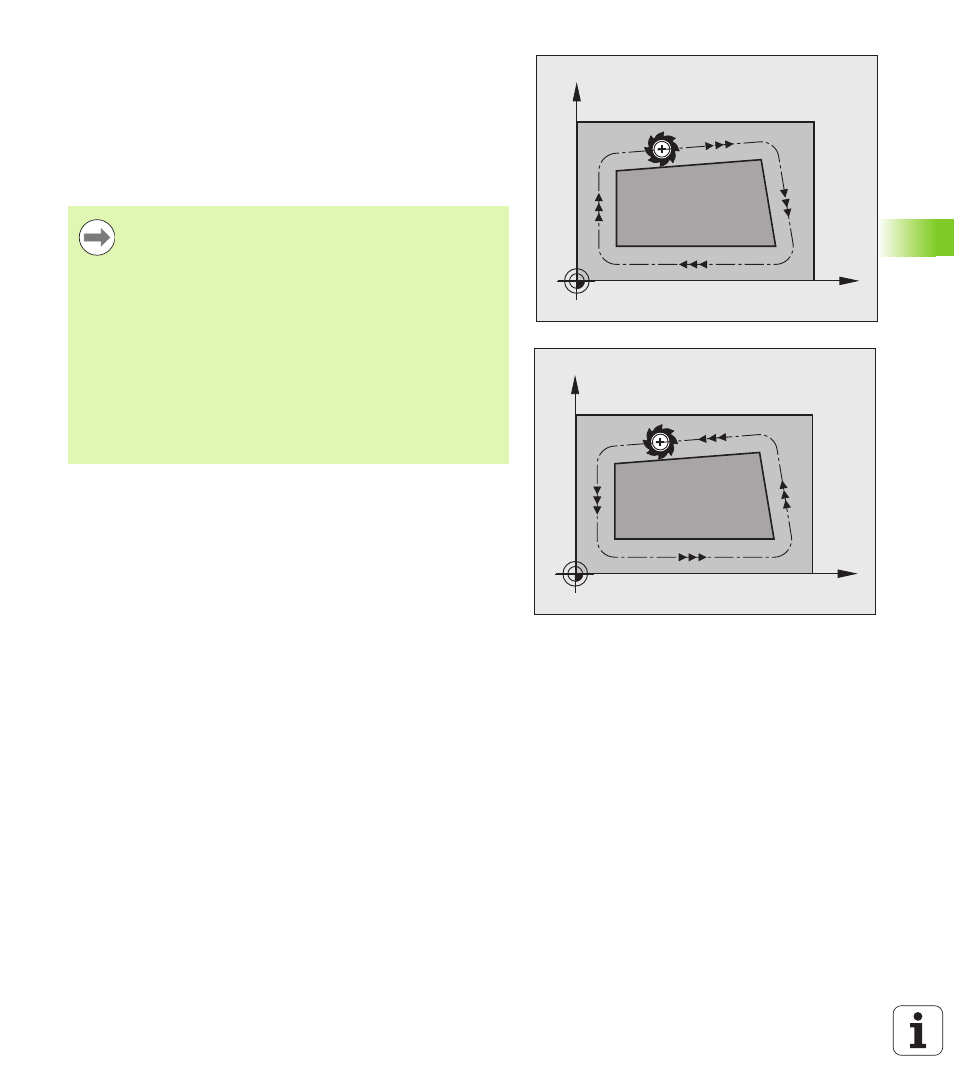

Движения по траектории с поправкой на радиус: G42 и G41
При этом центр инструмента находится на расстоянии радиуса
инструмента от запрограммированного контура. Понятия “справа”
и “слева” обозначают положение инструмента в направлении
перемещения по контуру заготовки. См. рисунки.
X
Y
G41
X
Y
G42
G43 Инструмент перемещается справа от контура
G42 Инструмент перемещается слева от контура
Между двумя кадрами программы с различными
поправками на радиус G43 и G42 должно находиться
не менее одного кадра перемещения на плоскости
обработки без поправки на радиус (т.е. с G40).
Система ЧПУ активирует поправку на радиус к концу
кадра, в котором коррекция была запрограммирована
в первый раз.
В первом кадре с поправкой на радиус G42/G41 и при
отмене с помощью G40 система ЧПУ всегда
позиционирует инструмент перпендикулярно к
программируемой точке старта или конечной точке.
Позиционировать инструмент перед первой или за
последней точкой контура следует так, чтобы не
повредить контур.
