Программирование: многоосевая обработка

11

.2 PLANE-

ф

ункция

:

нак

л

он

пл

о

ск

о

сти

обрабо

тки

(

ПО

-опция

1)

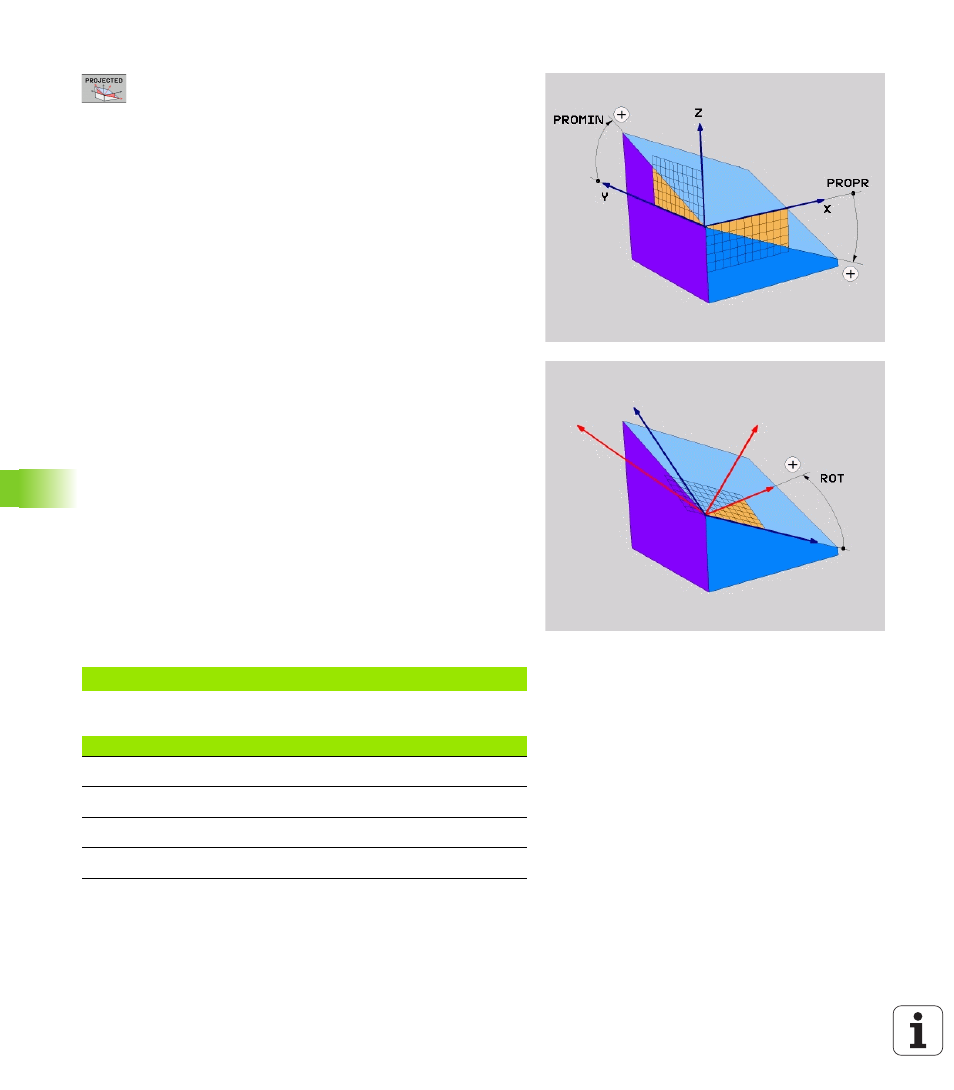

Параметры ввода

U

Угол проекции в 1-й плоскости координат?:

угол, образующийся при проецировании

наклонной плоскости обработки на 1-ю

плоскость координат фиксированной

системы координат станка (ZX, где Z - ось

инструмента, см. рис. справа вверху).

Диапазон ввода от -89.9999° до +89.9999°.

Ось 0° - это главная ось активной плоскости

обработки (ось X, если ось Z - это ось

инструмента, положительное направление

осей, см. рис. справа вверху)

U

Угол проекции 2-й плоскости координат?: угол,

образующийся при проецировании на 2-ю

плоскость координат фиксированной системы

координат станка (плоскость YZ, где Z - ось

инструмента, см. рис. справа вверху). Диапазон

ввода от -89.9999° до +89.9999°. Ось 0° - это

вспомогательная ось активной плоскости

обработки (ось Y, где Z - ось инструмента)

U

ROT-угол наклонной плоскости?: поворот

наклонной системы координат вокруг наклонной

оси инструмента (логически соответствует

вращению при помощи цикла 10 ПОВОРОТ). С

помощью угла вращения можно простым

способом определить направление главной оси

плоскости обработки (оси X, если осью

инструмента является Z, и оси Z, если осью

инструментов является ось Y, см. рис. справа в

центре). Диапазон ввода от -360° до +360°

U

Продолжите работу, перейдя к свойствам

позиционирования (смотри „Задать процедуру

работы PLANE-функции при позиционировании”

на странице 302)

NC-кадр

Используемые сокращения

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....

Сокращение

Значение

PROJECTED

Англ. projected = спроецированный

PROPR

principle plane: главная плоскость

PROMIN

minor plane: вспомогательная плоскость

PROROT

Англ. rotation: вращение
