Обзор: виды
В режимах "Отработка программы" и "Тест программы" система
ЧПУ отображает следующие клавиши Softkey:
Ограничение во время выполнения программы

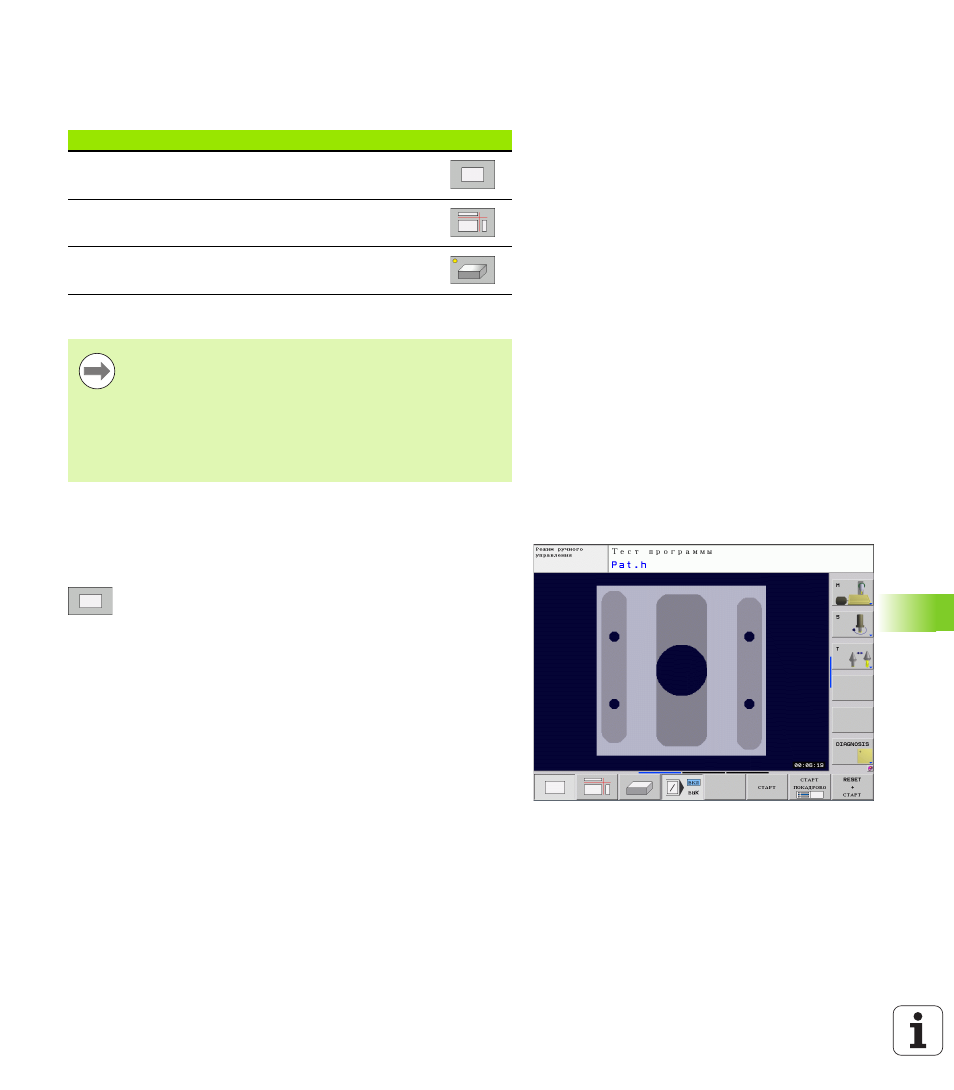

Вид сверху
Графическое моделирование при данном виде графического
представления происходит наиболее быстро.
U
Выберите вид сверху нажатием клавиши Softkey
U
Для отображения глубины в этом виде графики
действительно следующее: чем глубже, тем
темнее
Вид
Softkey
Вид сверху
изображение в 3 плоскостях
трехмерное изображение
Синхронное графическое отображение обработки
невозможно, если процессор ЧПУ уже загружен
сложными задачами обработки или обработкой
поверхностей большой площади. Пример: строчное
фрезерование всей заготовки большим инструментом.
Система ЧПУ прекращает отображать графику и
выводит текст ОШИБКА в окне графики. Тем не
менее, выполнение обработки продолжается.
