Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-04) ISO programming
Страница 177
HEIDENHAIN TNC 320
177
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

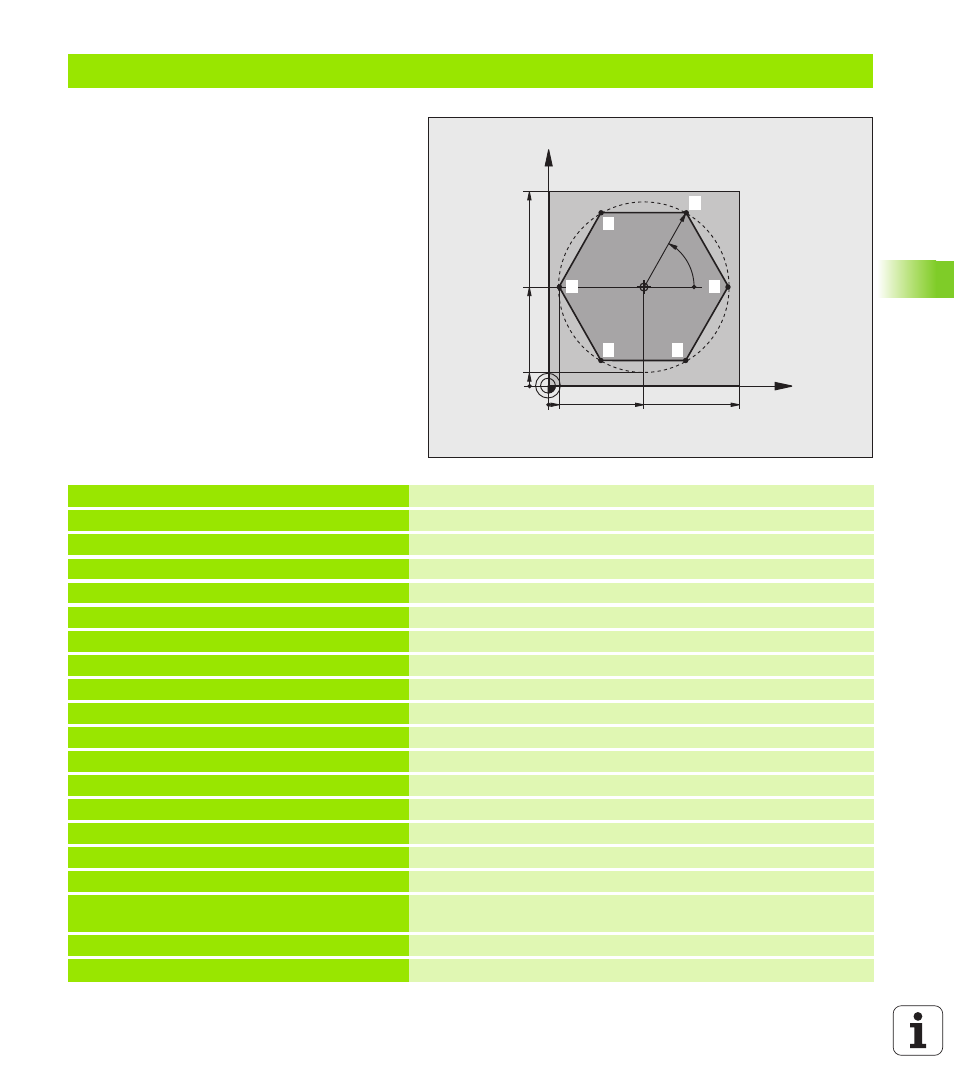

Пример: движение по прямой в полярных координатах
%LINEARPO G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Определение точки привязки в полярных координатах
N50 I+50 J+50 *
Отвод инструмента
N60 G10 R+60 H+180 *
Предварительное позиционирование инструмента
N70 G01 Z-5 F1000 M3 *
Перемещение на глубину обработки
N80 G11 G41 R+45 H+180 F250 *
Подвод к контуру в точке 1
N90 G26 R5 *
Подвод к контуру в точке 1
N100 H+120 *
Подвод к точке 2
N110 H+60 *
Подвод к точке 3
N120 H+0 *
Подвод к точке 4
N130 H-60 *
Подвод к точке 5
N140 H-120 *
Подвод к точке 6
N150 H+180 *
Подвод к точке 1
N160 G27 R5 F500 *
Отвод по касательной дуге
N170 G40 R+60 H+180 F1000 *
Выход из материала в плоскости обработки, отмена поправки на
радиус
N180 G00 Z+250 M2 *
Выход из материала по оси шпинделя, конец программы
N99999999 %LINEARPO G71 *
X
Y
50
100
50
CC
5
100
R45
60°
5
4
1
2
6
5
3
