HEIDENHAIN TNC 320
357
14.1
Гр
аф
и
ка

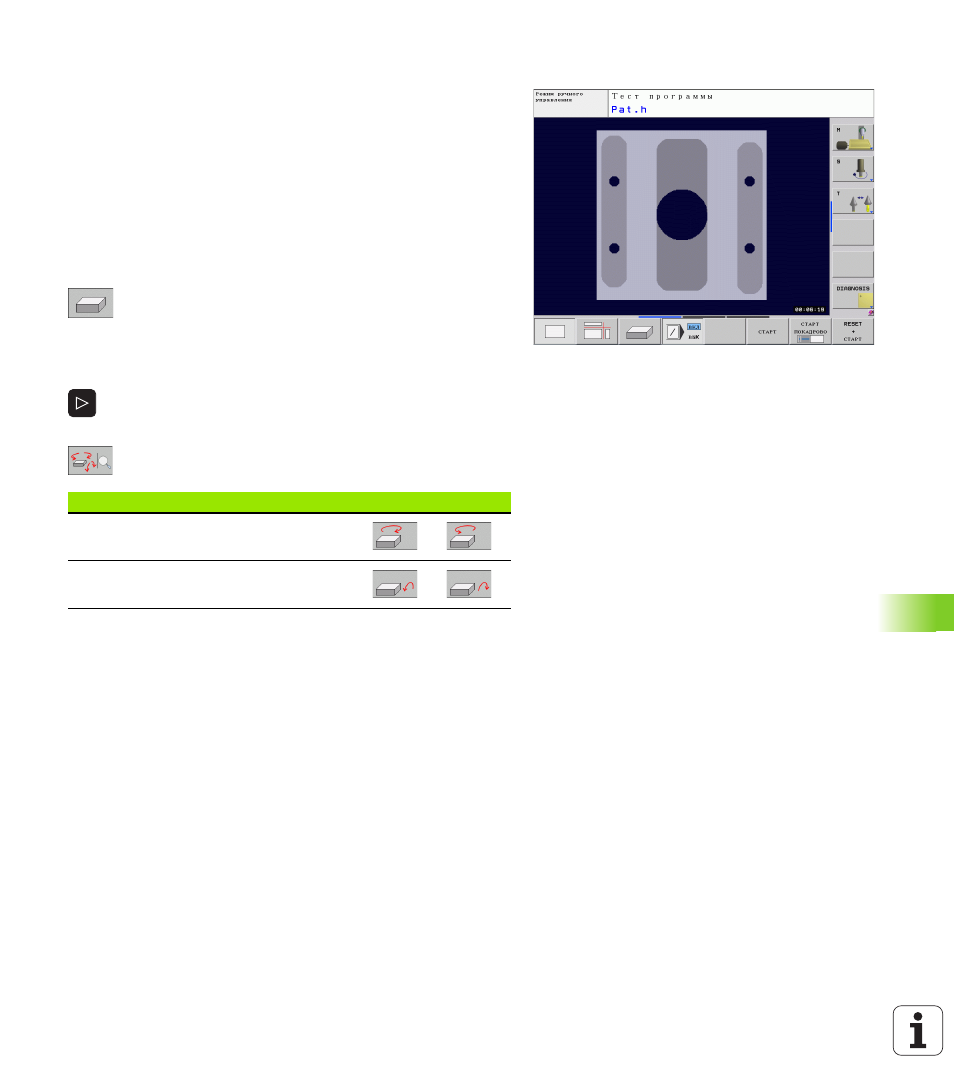

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве.
Трехмерное изображение можно поворачивать вокруг
вертикальной оси или вокруг горизонтальной оси. Очертания
заготовки в начале графического моделирования можно
представить в виде рамок.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать функцию
увеличения фрагмента, смотри „Увеличение фрагмента”,
U
Выберите трехмерное изображение нажатием
клавиши Softkey.
Поворот и увеличение/уменьшение трехмерного
изображения
U
Выполняйте переключение на панели Softkey до
тех пор, пока не появится Softkey для выбора
функций "Поворот" и "Увеличение/уменьшение"
U
Выберите функции для поворота и
увеличения/уменьшения:
Функция
Softkey
Поворот изображения по вертикальной
оси с шагом = 15°
Поворот изображения по
горизонтальной оси с шагом = 15°
