ПРЕДУПРЕЖДЕНИЕ
Перед тем как приступать к регулировке резака, необходимо отключить питание от
источника MAX200. Невыполнение данного требования может привести к травме
органов зрения или телесной травме вследствие случайного зажигания дуги или
перемещения резака.
Регулировка положения резака
До начала работы с механизированным резаком в целях обеспечения эффективной резки заготовки необходимо
настроить расстояние между резаком и изделием. Порядок действий по регулировке расстояния резака.
Примечание. Для выполнения данного вида работ может понадобиться 2 человека.
1. Отведите резак от изделия на как минимум 3–4 дюйма.
2. Нажатием на пластиковый крепежный хомут вручную удлините датчики.
3. Отрегулируйте положение резака в кронштейне путем ослабления фиксирующего болта и размещения резака
таким образом, чтобы защитный колпачок резака находился в пределах 1/16–1/8 дюйма от пластмассовых
колпачков удлиненных датчиков. Воспользуйтесь поверочной линейкой для определения этого расстояния
(см. рис. 3-19). Зафиксируйте резак в кронштейне путем затягивания фиксирующего болта.

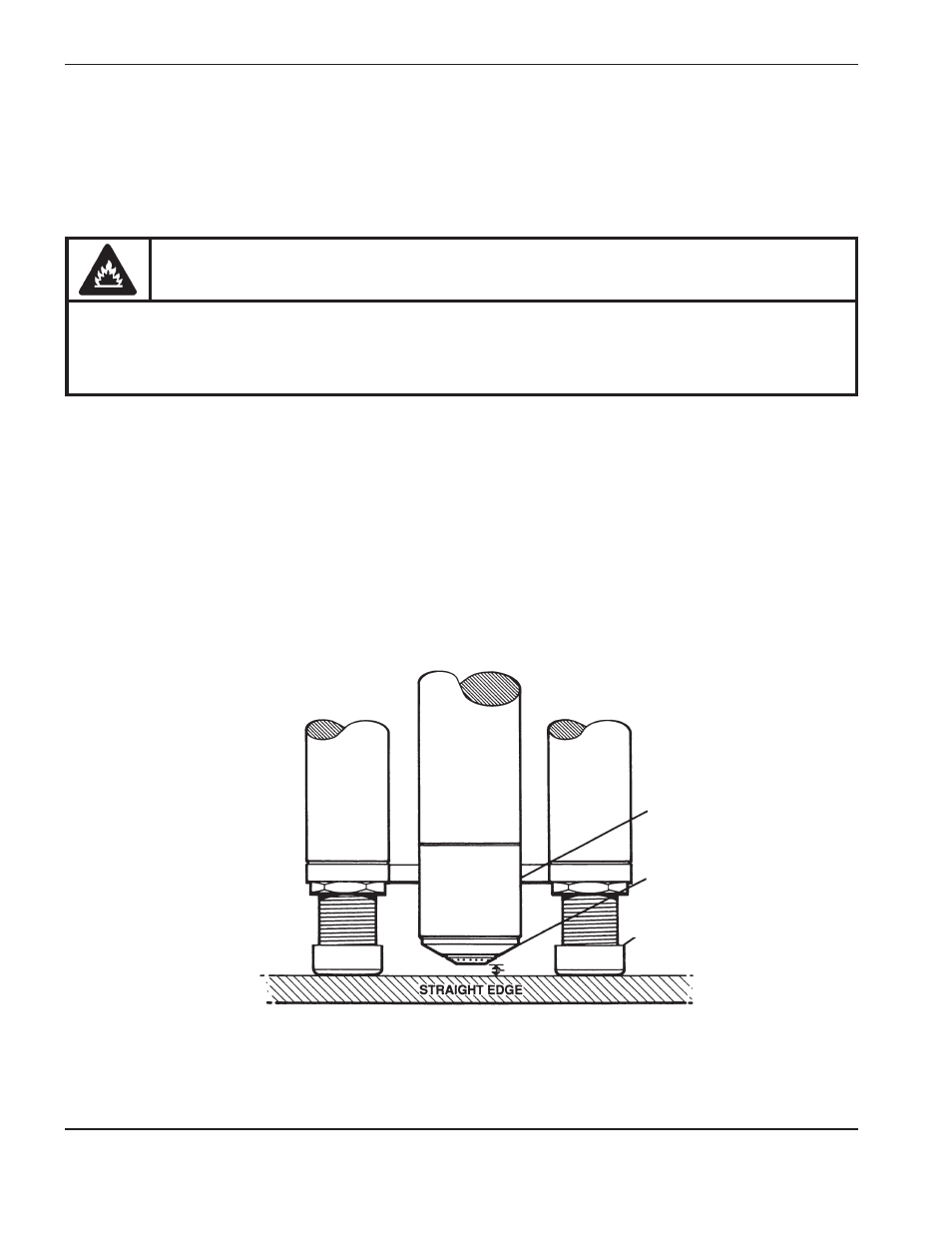

Рис. 3-19. Настройка правильного расстояния между резаком и изделием
Резак
Защитный колпачок
резака
Индукционный
датчик
