НАЛАДКА

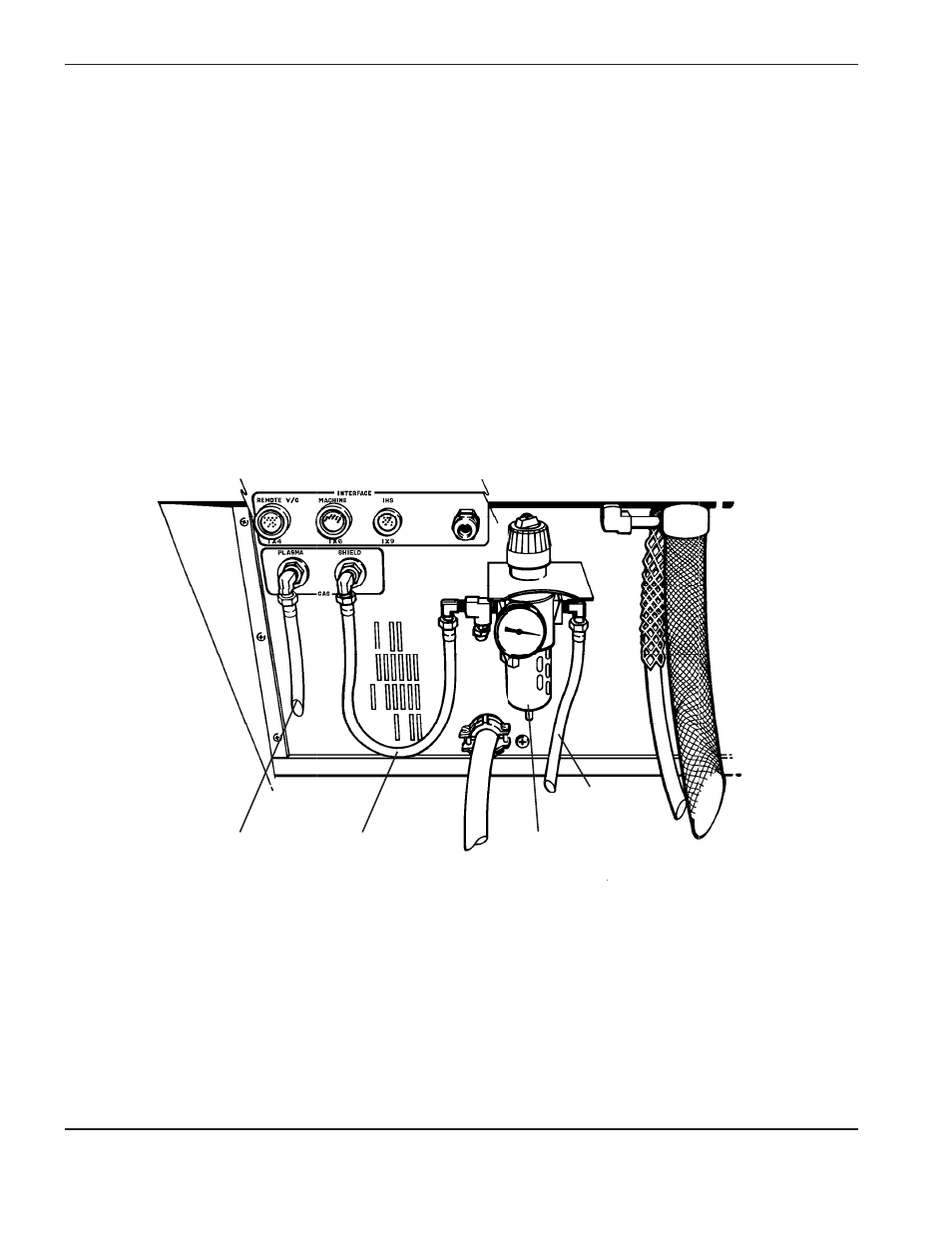

Рис. 3-5. Подключения плазмообразующего газа и защитного воздуха
Шланг для подачи
плазмообразующего
газа
Шланг для
защитного
воздуха
Фильтр/регулятор
давления
Шланг для
подачи воздуха
Шланг плазмообразующего газа и шланг защитного воздуха
При необходимости использования в качестве плазмообразующего газа не воздуха, а другого газа, и воздуха
в качестве защитного газа, используется процедура подсоединения шлангов, которая описана ниже (см. рис. 3-5).
1. Подключите шланг плазмообразующего газа к отверстию для впуска ПЛАЗМООБРАЗУЮЩЕГО газа.
2. Подсоедините шланг защитного воздуха от регулятора к отверстию для впуска ЗАЩИТНОГО газа.
Примечание. В данной конфигурации шланг плазмообразующего воздуха необходимо
отключить от регулятора и поставить вместо него входящую в комплект поставки
заглушку № 6 JIC. Заглушка необходима для того, чтобы не допустить выпуска
воздуха из выходного отверстия регулятора для плазмообразующего воздуха с тем,
чтобы давление защитного воздуха находилось в пределах технических условий.
3. Подсоедините шланг для производственного сжатого воздуха или сжатого воздуха в баллонах к входному
разъему фильтра/регулятора давления.
